Caratteristiche delle prestazioni:
Dimensioni ridotte e punto piccolo;
Elevata precisione di rilevamento e rapporto di prestazione prezzi elevato;
Doppia uscita di commutazione e analogico contemporaneamente.
Modalità di rilevamento multiple per ulteriori applicazioni; E

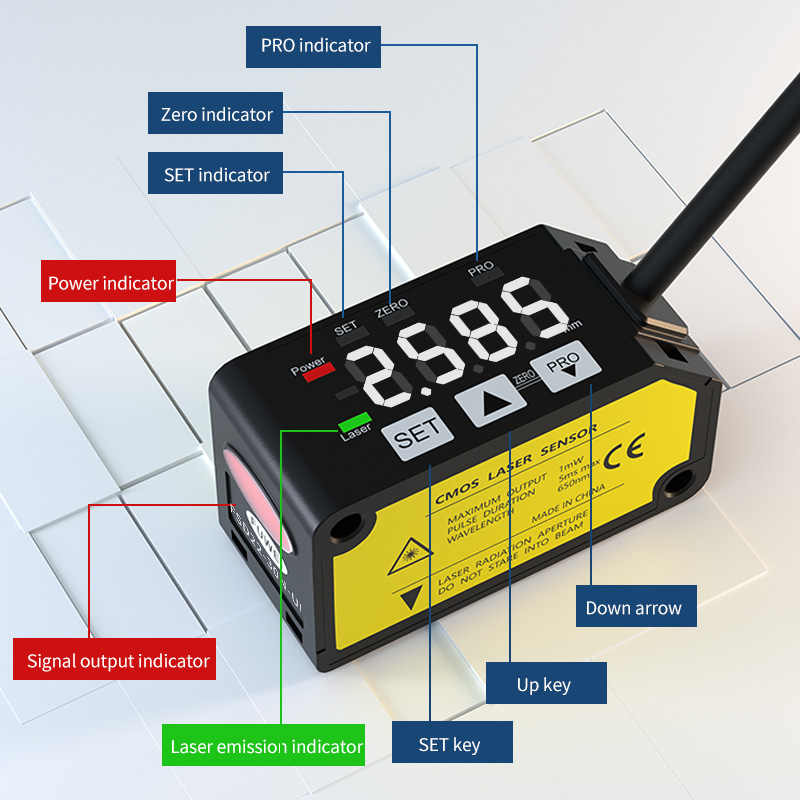

Grande indicatore di uscita nella parte superiore per una migliore visualizzazione; E
Display di fascia alta con tubo digitale bianco brillante; Casa a membrana per un facile funzionamento e configurazione.
Pulsanti a membrana per un facile funzionamento e configurazione.
Allievo in alluminio per robustezza e durata.
Specifiche dei parametri ：
| Tipo |
Misurazione Centro Tipo 30mm |
Misurazione Centro tipo 50mm |
Misurazione Centro tipo 100mm |
Misurazione Centro 200mm Tipo |
Misurazione tipo centrale 400 mm |
|
| Uscita analogica+NPN |

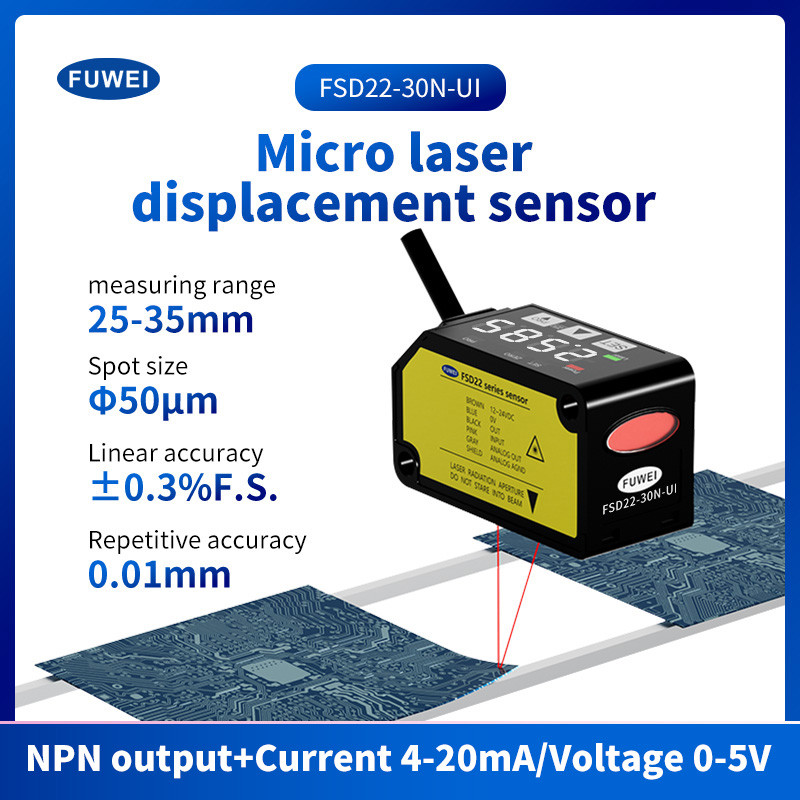

FSD22-30N-UI |

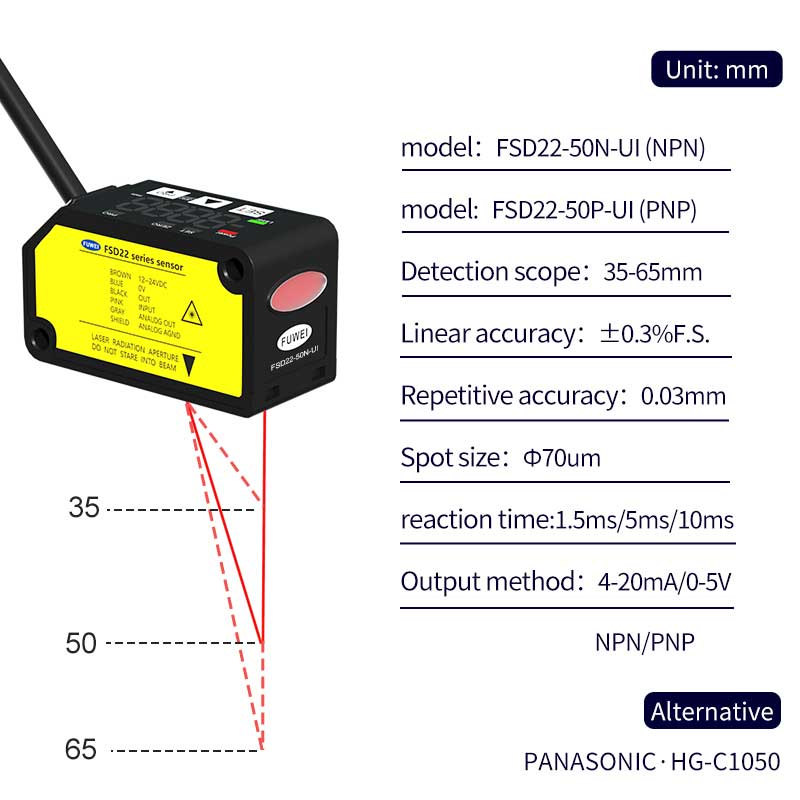

FSD22-50N-UI |

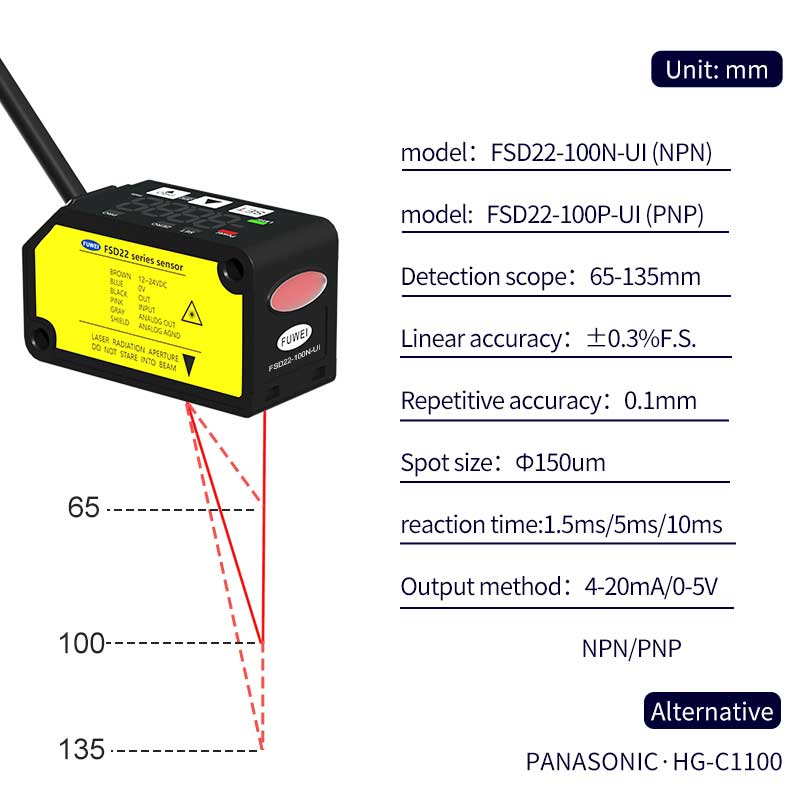

FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Uscita analogica+PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Distanza centrale di misurazione |
30 mm |
50 mm |
100 mm |
200 mm |
400 mm |
|
| Intervallo di misurazione |
± 5 mm |
± 15 mm |
± 35 mm |
± 80 mm |
± 200 mm |
|
| Diametro del raggio (Nota 3) |
Ca. Ø50μm |
Ca. Ø70μm |
Ca. Ø120μm |
Ca. Ø300μm |
Ca. Ø500μm |
|
| Ripetibilità |
10 mm |
30 mm |
100 mm |
200 mm |
300 μm (distanza di misurazione da 200 a 400 mm) 800 μm (distanza di misurazione da 400 a 600 mm) |
|
| Linearità |
± 0,3%F.S. |
± 0,3%F.S. |
± 0,3%F.S. (Distanza di misurazione da 200 a 400 mm) ± 0,4%F.S. (distanza di misurazione da 400 a 600 mm) |
|||
| Caratteristica della temperatura |
0,03%F.S./° C. |
|||||
| Sorgente luminosa |
Classe laser a semiconduttore rosso 2 [JIS / IEC / GB / FDA (Nota 2)] Max. Output: 1MW, lunghezza d'onda del picco di emissione: 655nm |
|||||
| Tensione di alimentazione |
12 a 24 V DC ± 10%, Ripple P-P 10% o meno |
|||||
| Consumo energetico |
40 mA o meno (a 24 V Tensione di alimentazione), 65 mA o meno (a 12 V Tensione di alimentazione) |
|||||
| Output di controllo |
Transistor a collezione aperta NPN • Porta massima del lavandino: 50 mA • Tensione applicata: 30 V CC o meno (Tra l'output di controllo a 0V) • Tensione residua: 1,5 V o meno (Alla corrente del lavandino 50Ma) • Corrente di perdita: 0,1 mA o meno |
Transistor a collezione aperta PNP • Corrente di origine massima: 50 mA • Tensione applicata: 30 V CC o meno (Tra l'output di controllo a +V) • Tensione residua: 1,5 V o meno (Alla corrente di sorgente 50Ma) • Corrente di perdita: 0,1 mA o meno |
||||
| Commutabile o scuro o buio |
||||||
| Incorporated (tipo di ripristino automatico) |
||||||

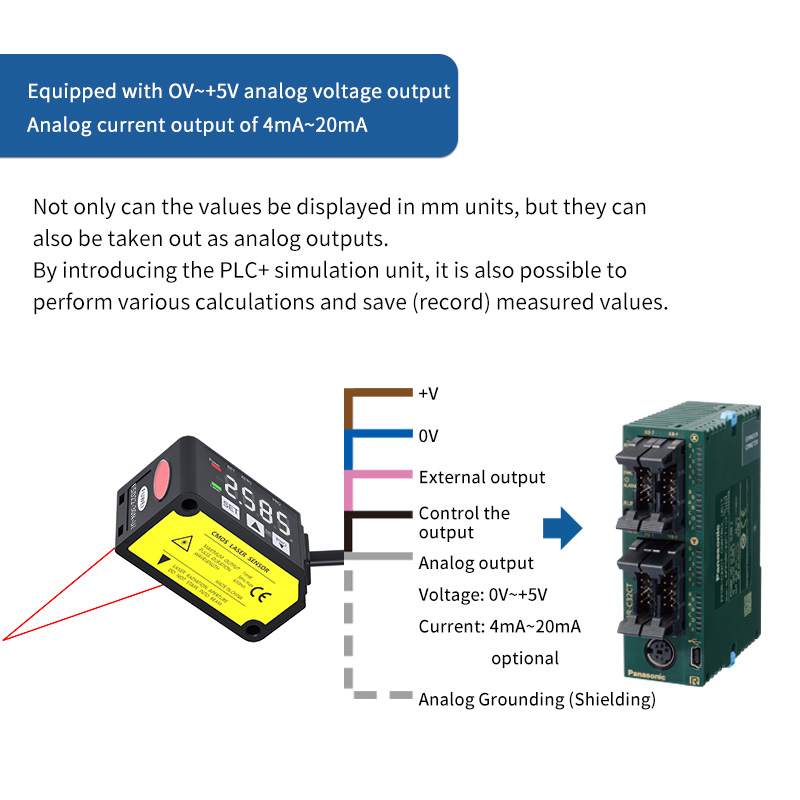

| Uscita analogica |
Uscita di tensione analogica |
• Intervallo di output: da 0 a +5V (su allarme: +5.2V) • Impedenza di uscita: 100Ω |
||||
| Output di corrente analogica |
• Intervallo di output: da 4 a 20Ma (su allarme: 0Ma) • Impedenza di carico: 300Ω o meno |
|||||
| Tempo di risposta |
Cambia tra 1,5 ms / 5ms / 10ms |
|||||
| Ingresso esterno |
Input non contatto NPN • Condizioni di input Non valido: da +8 a +v dc o aperto Valido: 0 a +1.2V DC • Impedenza di input: ca. 10kΩ |
Input non contatto PNP • Condizioni di input Non valido: da 0 a +0,6 V DC o aperto Valido: +4 a +v dc • Impedenza di input: ca. 10kΩ |
||||
| Protezione |
IP67 (IEC) |
|||||
| Grado di inquinamento |
2 |
|||||
| Temperatura ambiente |
-10 a +45 ° C (nessuna condensazione di rugiada o glassa consentita), conservazione: da -20 a +60 ° C |
|||||
| Umidità ambientale |
35 all'85% di RH, stoccaggio: da 35 all'85% di RH |
|||||
| Illuminanza ambientale |
Lampada incandescente: illuminanza della superficie di accettazione 3.000ℓx o meno |
|||||
| Altitudine operativa |
2.000 m o meno |
|||||
| Cavo |
Cavo composito a 5 core 0,2 mm2, lungo 2 m |
|||||
| Materiale |
Accendio: est-cast in alluminio, copertina: acrilico |
|||||
| Peso |
ca. 85G (incluso il cavo) |
|||||
| Standard applicabile |
Conformance della direttiva EMC, standard FDA, riconoscimento UL |
|||||
| Note: |
|
|
|
|
|
|
| 1) Tensione di alimentazione: 24 V CC, temperatura ambiente: +20 ° C, Tempo di risposta: 10MS e valore di uscita analogica della distanza centrale di misurazione sono utilizzati per condizioni di misurazione non specificate. Il soggetto è ceramica bianca. |
||||||
| 2) Questo si basa sullo standard FDA, secondo l'avviso laser n. 50 dello standard FDA. |
||||||
| 3) Questa è la dimensione nella distanza centrale di misurazione. Questi valori sono stati definiti utilizzando 1/E2 (circa 13,5%) dell'intensità della luce centrale. A causa della luce di perdita all'esterno dell'area specificata, la riflettanza attorno al punto di rilevamento può essere superiore rispetto al punto e ciò può influire sul valore di misurazione. |
||||||
