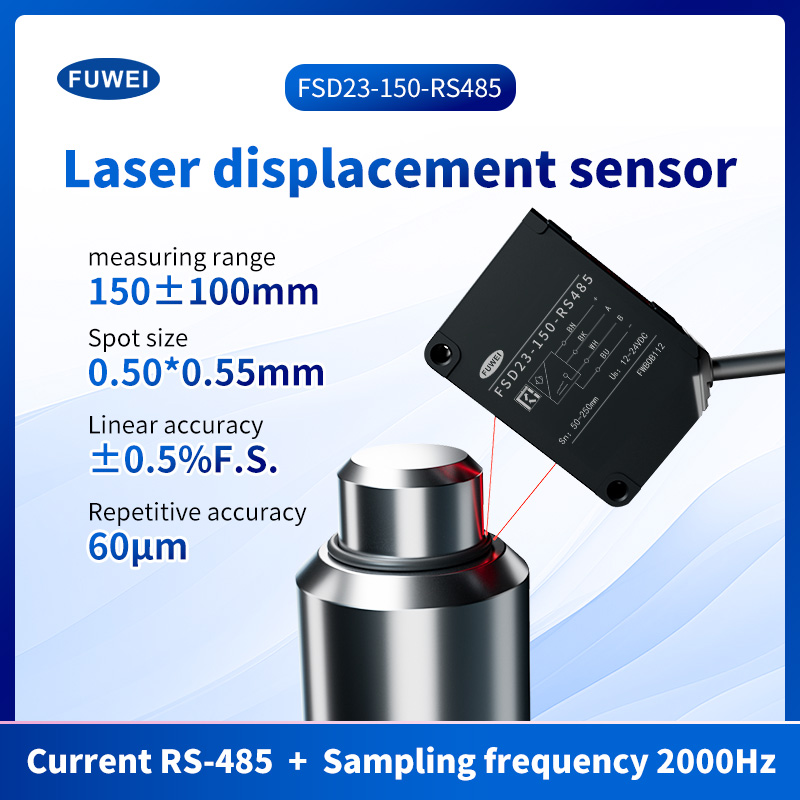

Caratteristiche del prodotto:
Numero parte ： FSD23-150-RS485
Distanza centrale di misurazione ： 150 mm
Intervallo di misurazione ： ± 100 mm
Linearità: ± 0,5%F.S.
Ripetibilità ： 60μm
Output di controllo ： NPN/PNP MAX.100MA/DC30V ((tensione residua 1,8 V max.)
Tensione di alimentazione ： 24 VDC, Periodo di campionamento: 500 μs, Media: 64, Distanza di misurazione: Centro di intervallo, Oggetto di prova: ceramica bianca
Uscita di tensione analogica ： Uscita 0-10 V, impedenza di uscita 100Ωanalog Output di corrente ： Uscita 4-20 mA, resistenza di carico consentita al di sotto di 300Ω
Protezione ： IP67
Operamento Temp./Humid. ：-10~50⁰c / 35 ~ 85% di RH senza sfregamento o condensa
Specifiche:
Corrente analogica 4-20MA Tensione analogica 0-10 V. Indicatore laser: indicatore di ripristino verde / zero: rosso Indicatore di uscita: indicatore arancione / modalità: rosso
Numero parte
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV

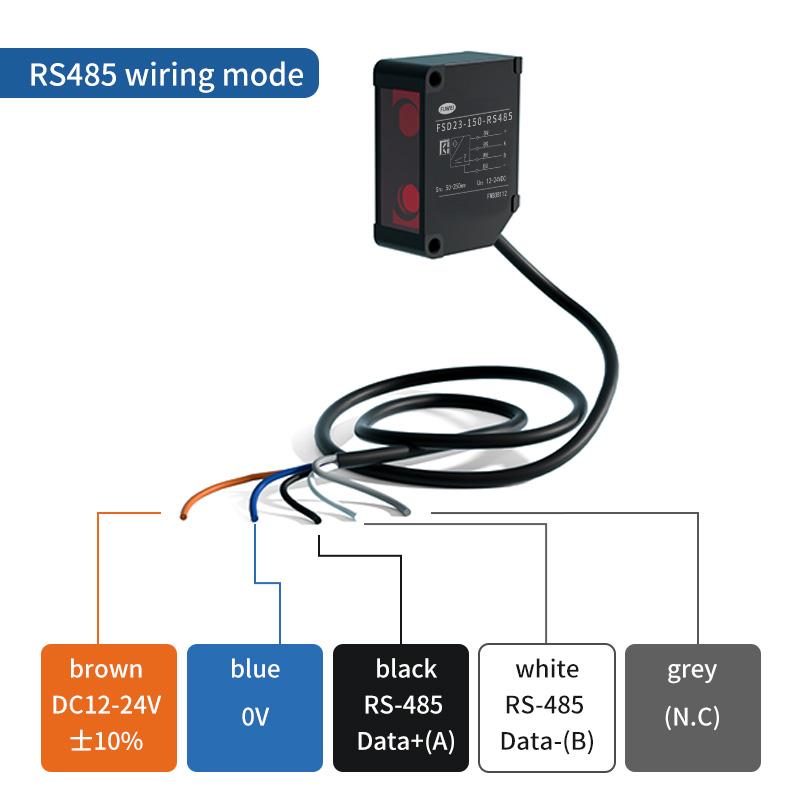

Comunicazione RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Comunicazione dei cavi-485
/
/
/
FSD23-150-RS485

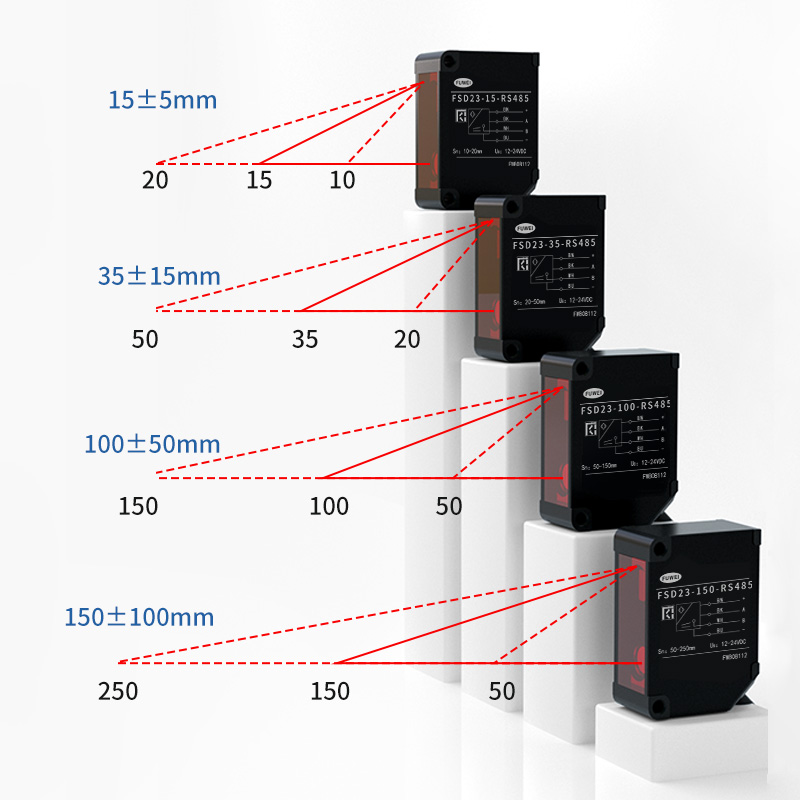

Centro di intervallo di misurazione
15 mm
35 mm
100 mm
150 mm
Intervallo di misurazione
± 5 mm
± 15 mm
± 50 mm
± 100 mm
Sorgente luminosa
Medio. Lunghezza d'onda
Diodo laser rosso (lunghezza dell'onda 650nm)
Max. potenza di uscita
390 μW
1WW
Classe laser
Iem/suo
Classe1
Classe2
FDA
Classe I.
Classe II
Dimensione del punto*1
0,5*0,7 mm
0,45*0,80 mm
0,6*0,7 mm
0,5*0,55 mm
Linearità
± 0,1% F.S.
± 0,1% F.S.
± 0,1% F.S.
± 0,5% F.S.
Ripetibilità*2
1 mm
6μm
20 mm
60 mm
Periodo di campionamento
500ms / 1000ms / 2000ms / 4000ms / auto
Drift di temperatura (valore tipico)
± 0,02% F.S./⁰c
± 0,02% F.S./⁰c
± 0,05% F.S./⁰c
± 0,08% F.S./⁰c

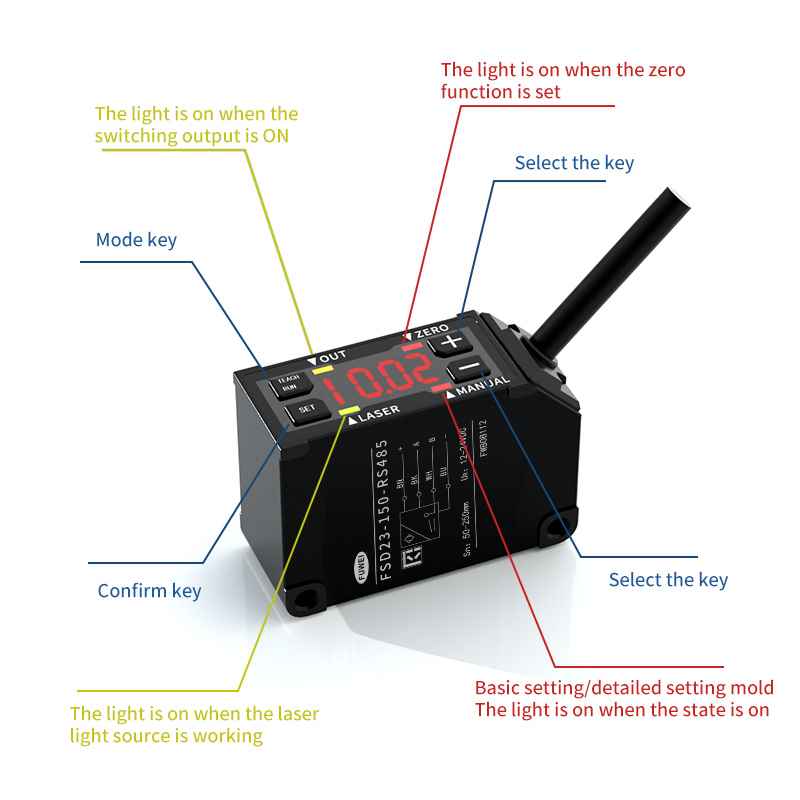

Indicatore
Ingresso MF (funzione multipla)
Laser Off, Teaching, Sample & Hold, One Shot, Zero Reset
Output di controllo
NPN/PNP MAX.100MA/DC30V ((tensione residua 1,8 V max.)
Consumo attuale
70 mA max.
Corrente analogica
Uscita 4-20 mA, resistenza di carico consentita al di sotto di 300Ω
Tensione analogica
Uscita 0-10 V, impedenza di uscita 100Ω
Circuito di protezione
Protezione della connessione inversa, protezione dell'attuale
Categoria di protezione
IP67 inclusa la parte di connessione
Operamento temp./humid.
-10 ~ 50⁰c / 35 ~ 85% RH senza sfilata o condensa
Archiviazione Temp./Humid.
-20 ~ 60⁰c / 35 ~ 85% / RH
Illuminanza ambientale
Luce da sole: 20.000 lx max. / Lampada a incandescenza: 3.000 LX Max.
Resistenza alle vibrazioni
10 ~ 55Hz, doppia ampiezza 1,5 mm, x, y, z per 2 ore
Resistenza agli shock
500 mm/s2 (circa 50g) x, y, z 3 volte ciascuno
Materiale
Alluminio
Peso
Ca. 60g
Le specifiche si basano sulla condizione se non diversamente designato: Temperatura ambiente: 23⁰c,
Tensione di alimentazione: 24 VDC, periodo di campionamento: 500 μs, media: 64, distanza di misurazione: centro di intervallo, oggetto di prova: ceramica bianca
*1 definito con la resistenza centrale 1/E2 (13,5%) al centro. Potrebbe esserci una luce di perdita diversa dalla dimensione del punto specificato. Il sensore può
Essere influenzati quando c'è un oggetto altamente riflessivo vicino all'area di rilevamento.
*2 512 Tempo di media
Piccola statura e forte funzionalità
Una varietà di vantaggi funzionali principali per l'uso
