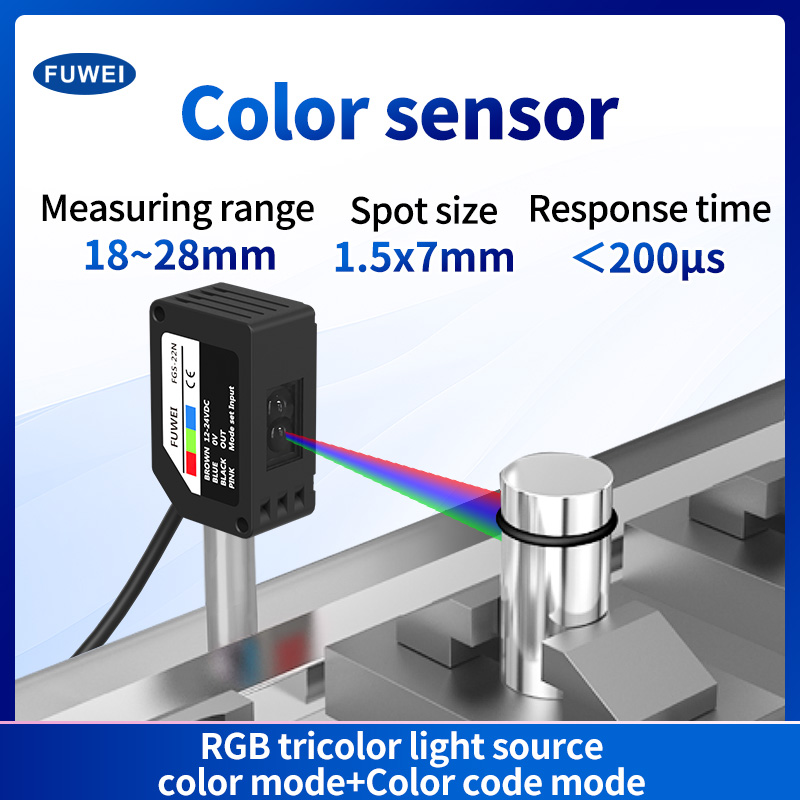

Caratteristiche del sensore di colore FGS-22N:
Sorgente luminosa a tre colori incorporata, la migliore funzione di selezione automatica del LED;
L'errore di rilevamento è regolabile, il che può eliminare l'influenza del jitter dell'oggetto misurato;

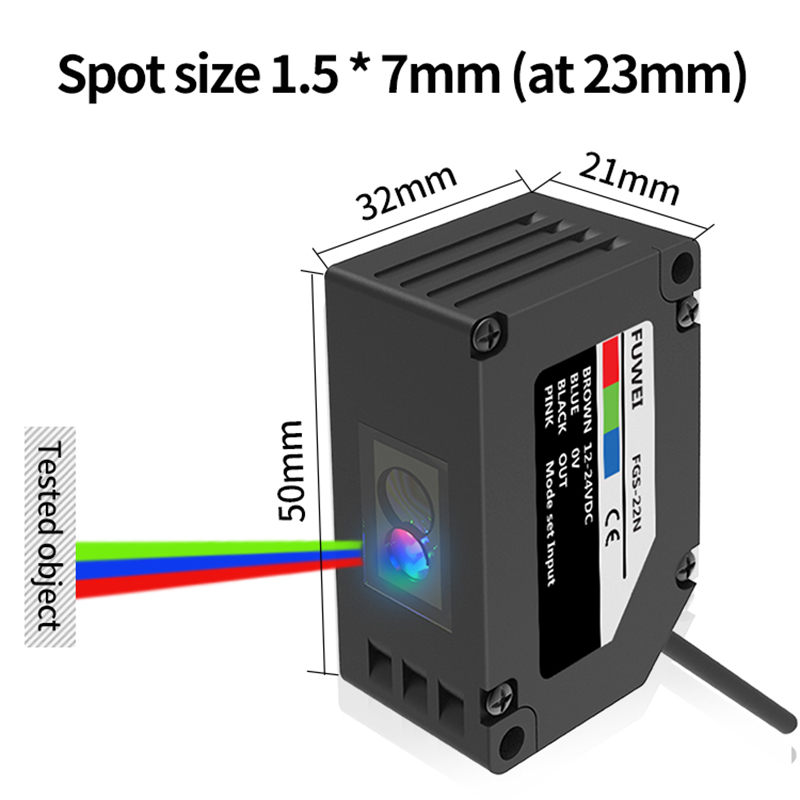

La dimensione dello spot è di circa 1,5 x 7 mm (distanza di rilevamento di 23 mm);

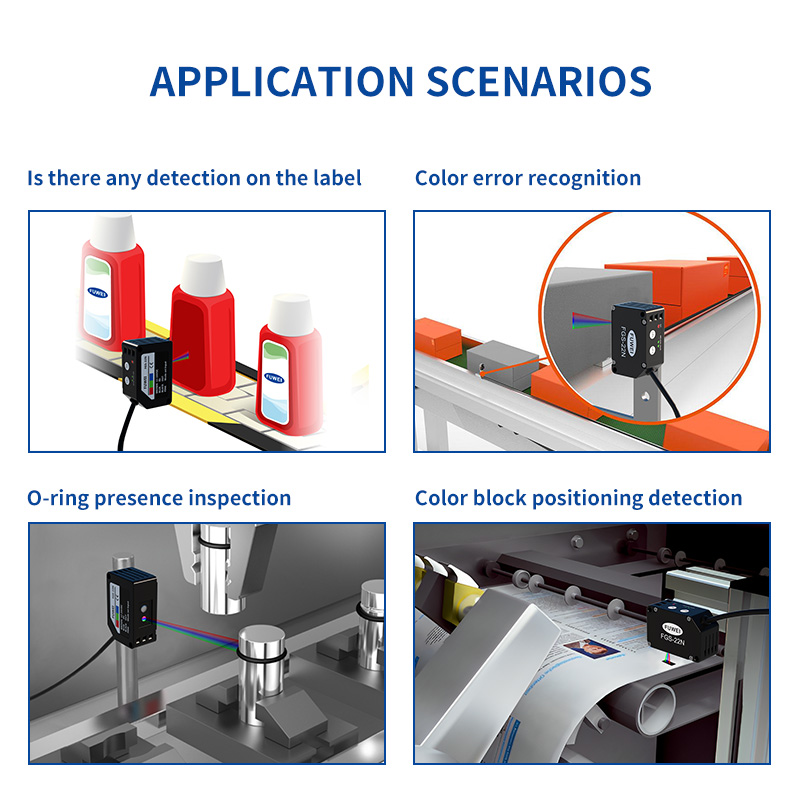

L'esclusiva modalità doppia modalità ha contemporaneamente la funzione di indicatore di colore + rilevamento del colore, che è più applicabile a un'ampia gamma di scenari

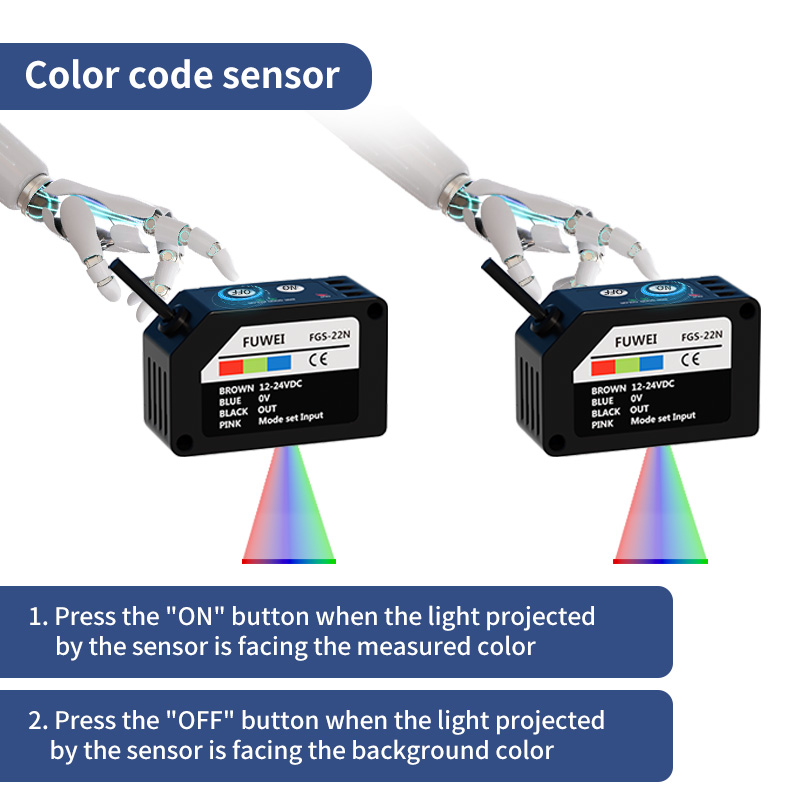

Modalità di impostazione a due punti, l'operazione è più conveniente
Specifica:
| Modello | FGS-22N |
FGS-22P |

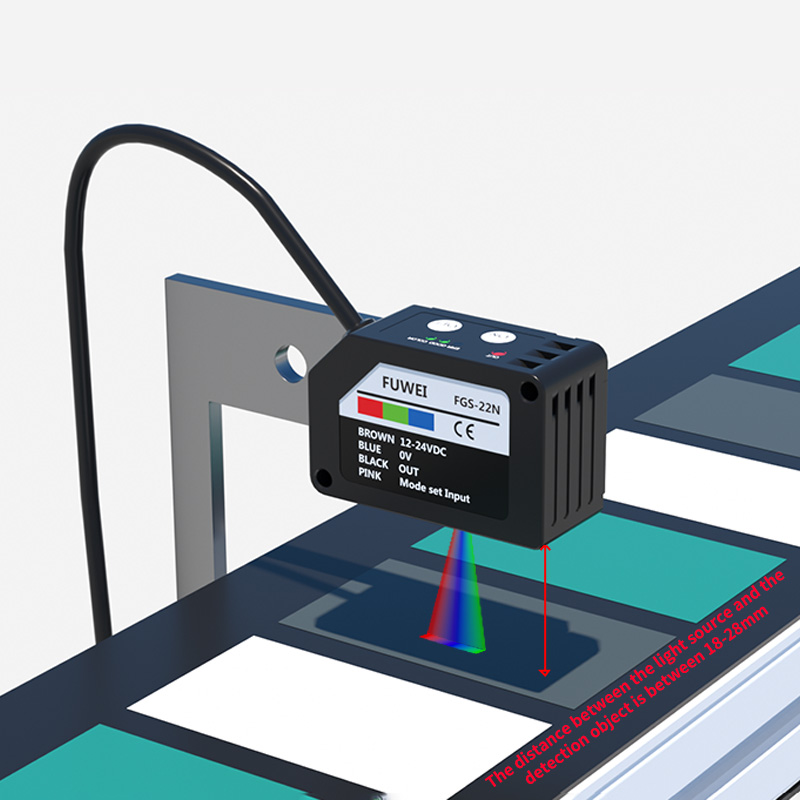

| Distanza di rilevamento |
18,28 mm |
|
| Tensione di alimentazione |
24 V CC±10% Ondulazione P-P<10% |
|
| Tensione di alimentazione |
LED composito: rosso/verde/blu (lunghezza d'onda della sorgente luminosa: 640 nm/525 nm/470 mm) |
|
| Consumo attuale |
Potenza <850 mW (tensione di alimentazione 24 V, corrente di consumo <35 mA) |
|
| Ingresso per il cambio di modalità |
Modalità contrassegno colorato: Basso (ON) 0,0,6 V CC La corrente di dispersione è inferiore 0,5 mA; l'impedenza di ingresso è di circa 10 kQ.
Modalità colore: Alta (OFF) 12.…+Vcc o aperto
|
Modalità contrassegno colorato: Basso (OFF) 0,0,6 V CC o op
Modalità colore: Alta (ON) 12…+VCC La corrente di dispersione è inferiore a 3 mA; L'impedenza di ingresso è di circa 10kQ
|
| Tipo di uscita |
Transistor NPN a collettore aperto. Il max la corrente di afflusso è 50 mA; la tensione applicata è inferiore 30 V CC (tra uscita e 0V);Residuo la tensione è inferiore a 1,5 V (quando l'afflusso la corrente è 50 mA)*
|
Transistor PNP a collettore aperto.il max la corrente di afflusso è 50 mA; la tensione applicata è inferiore 30 V CC (tra uscita e +V);Residuo la tensione è inferiore a 1,5 V (quando l'afflusso la corrente è 50 mA) |
| Operazione di uscita | Modalità colore: ON quando viene rilevato il colore; Modalità colore: ON quando coerente |
|
| Circuito di protezione | Protezione da cortocircuito |
|
| Tempo di risposta |
<200μs |
|
| Temperatura ambiente |
-1055 ℃ (senza condensa, senza condensa) |
|
| Umidità ambientale |
35…85%UR (senza condensa) |
|
| Materiale dell'alloggiamento |
Alloggiamento: PBT; Pannello operativo: PC; Pulsante operativo: Gel di silice; Lente: PC |
|
| Metodo di connessione |
Cavo da 2 m (cavo da 0,2 mm² a 4 pin |
|
| Peso | Circa 104 g |
|
