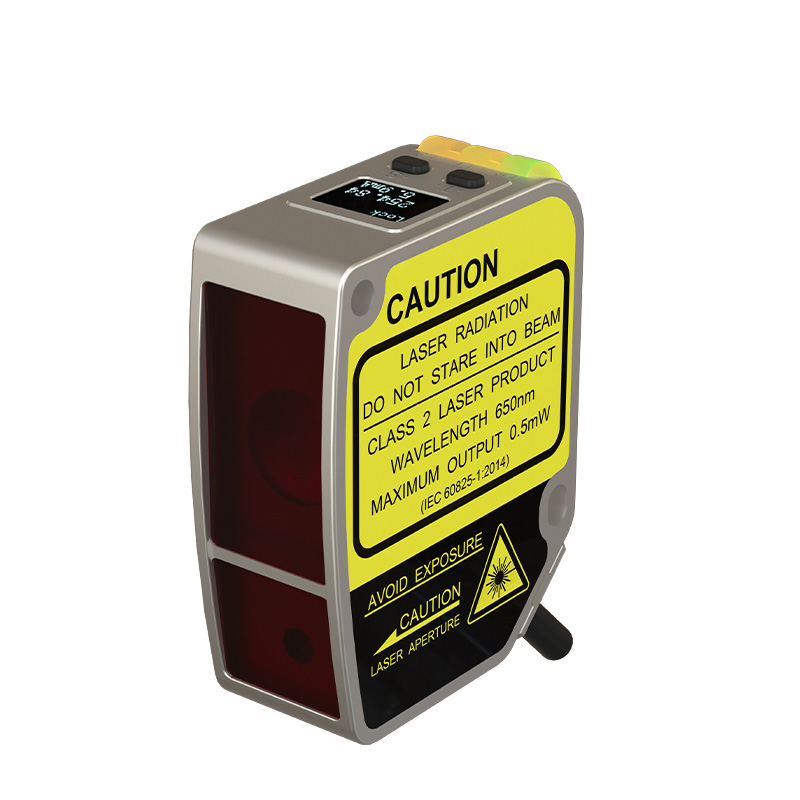

Sensore di distanza di spostamento

Caratteristiche del prodotto:

Campo di misura:150-1000mm

Modalità di uscita:con commutazione e comunicazione RS485 (supporta il protocollo ModBus)

Precisione della linearità:± 0,3% F.S. (150-450 mm); ± 0,6% F.S. (450-1000 mm)

Risoluzione:50um a 150mm; 2mm a 1000mm

Dimensione del punto:Φ3mm a 1000mm

Tempo di risposta:2ms/16ms/40ms impostabili

Resistenza alla luce ambientale:luce ad incandescenza ≥ 3.000lux

Pannello operativo:Display digitale OLED

Deriva della temperatura:±0,02%F.S./°C

Potenti funzioni operative

Potenti funzioni operative: vasta gamma e opzioni di precisione con diverse modalità e impostazioni di filtraggio, combinate con l'impostazione del punto zero, punto singolo, insegnamento della finestra, impostazione della mappatura della simulazione e altre funzioni. Garantire un controllo e un rilevamento del processo stabili e flessibili.

Capacità di misurazione accurata

Sensori CMOS ad alta precisione e algoritmi unici con precisione lineare ultraelevata, consentono misurazioni senza contatto e senza usura.

Può comunicare dati con dispositivi di livello superiore come PLC

Utilizzando l'interfaccia RS-485, è possibile collegare fino a 32 sensori (ogni sensore ha un indirizzo diverso impostato separatamente), inviando messaggi di richiesta dal PLC e restituendo valori di misurazione.

Piccolo punto laser

La buona differenza di colore in bianco e nero, con una dimensione dello spot di soli 0,5 mm, può rilevare con precisione piccoli oggetti.

Metodi di output flessibili

Modalità di output flessibile:

uscita interruttore integrata (NPN/PNP/PULL-PUSH)+uscita analogica da 4,20 mA o RS-485 e supporta il protocollo MODBUS, senza la necessità di connettersi al controller, lavorando in modo indipendente, sia che si tratti di un PLC o di un computer industriale, può essere facilmente collegato direttamente.

Display digitale

È facile da impostare confermando la quantità di spostamento.

IP67

La struttura di protezione IP67 può essere utilizzata anche in ambienti con elevati livelli di umidità e polvere. Un tubo di rivestimento metallico viene inserito nel foro di installazione e può essere fissato saldamente con una coppia di 0,8 N·m.

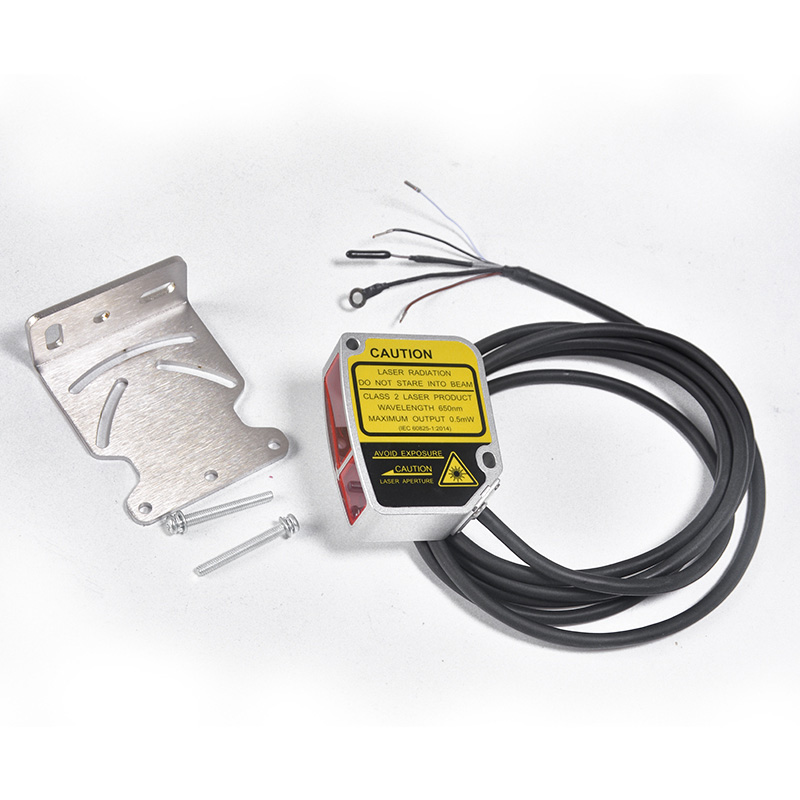

Installazione conveniente

Le funzioni del controller sono tutte integrate nel sensore, eliminando la necessità di controller aggiuntivi per risparmiare spazio.

Supporta la polarità NPN/PNP

Modificando il metodo di cablaggio, un prodotto può essere compatibile con entrambe le polarità NPN/PNP, riducendo così la necessità di registrazione del modello per la manutenzione.

Parametri:

Coseintervallo sicuro:150-1000mm

Gamma completa (F5.):850 mm

Dimensioni del punto luminoso:Medio 3mm@1000mm

Tipo standard: precisione lineare:±0,6%FS.

Tipo ad alta precisione: precisione lineare:150-450 mm:±0,3%F5.450-1000 mm:±0,6%F5

Precisione di ripetizione0@:100um@150mm

                                         520um@500mm

                                         4000um@1000mm

Risoluzione:50um@150mm

                    2000um@1000mm

Tipo di sorgente luminosa: laser rosso (650 nm); classe laser: Classe II

Caduta di pressione: <2,5 V

Uscita 1:Digitale: RS-485 (supporta il protocollo ModBus); Analogico: 4...20 mA (resistenza di carico <390 Ω)

Uscita 2:Quantità di commutazione: è possibile impostare PUSH-PULL/NPN/PNP e NO/NC

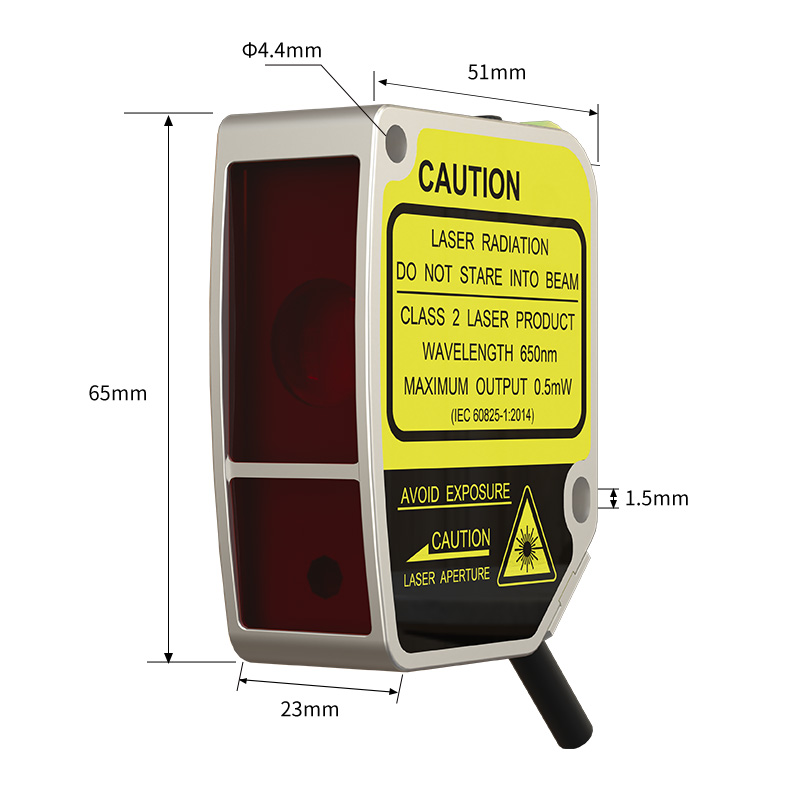

Dimensione:Dimensione65mm*51mm*23mm

Risposta tempo:2ms/16ms/40ms impostabili

Schermo:Schermo OLED (dimensioni: 14*10,7 mm)

Spia:indicazione di allarme giallo: LED giallo ④
