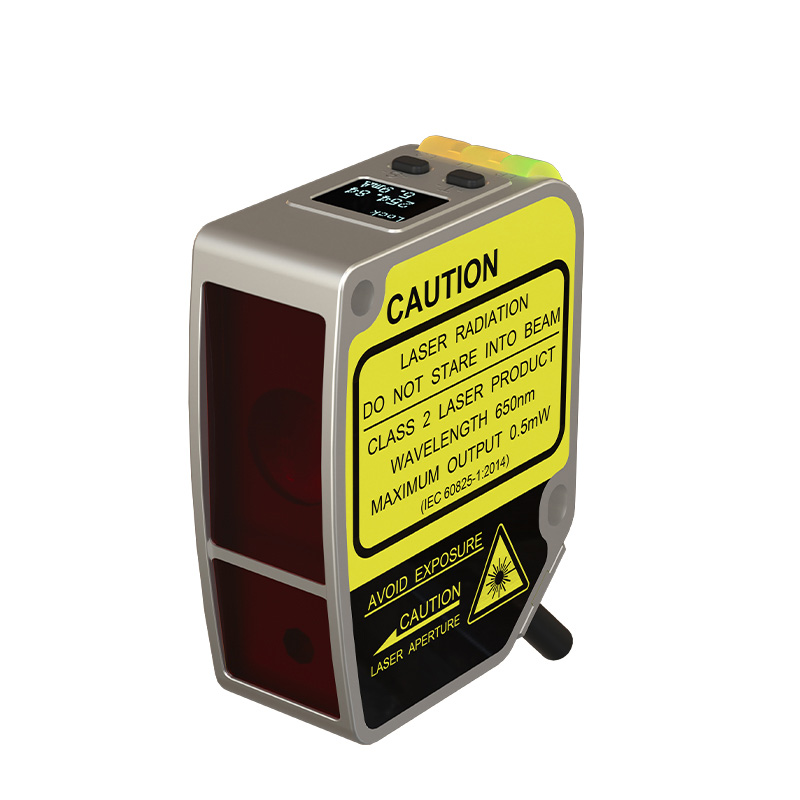

Sensore di spostamento laser.

Model:FSD11-30-RS485
Sensore di spostamento laser. Intervallo di misurazione: 25-35 mm Modalità di uscita: con commutazione e comunicazione RS485 (Support Modbus Protocol) Accuratezza della linearità: standard: ± 0,3% F.S. (25-35mm) Ripetibilità: 5um Risoluzione: 2.5um Dimensione del punto: φ0,5 mm a 30 mm Tempo di risposta: 2ms/16ms/40ms impostabile
Invia richiestaPDF Scarica
Descrizione del prodotto

Sensore di spostamento laser. Caratteristiche del prodotto ：

Intervallo di misurazione: 25-35 mm

Modalità di uscita: con commutazione e comunicazione RS485 (Support Modbus Protocol)

Accuratezza della linearità: standard: ± 0,3% F.S. (25-35mm)

Ripetibilità: 5um

Risoluzione: 2.5um

Dimensione del punto: φ0,5 mm a 30 mm

Tempo di risposta: 2ms/16ms/40ms impostabile










Specifica:

Tipo standard

 RS-485
 FSD11-30-RS485
 FSD11-50-RS485
 FSD11-85-RS485
4-20MA
 FSD11-30-AA
 FSD11-50-AA
 FSD11-85-AA

Tipo di precisione elevata

 RS-485 FSD11-30-RS485-M
 FSD11-50-RS485-M
 FSD11-85-RS485-M
4-20MA
 FSD11-30-AA-M
 FSD11-50-AA-M
 FSD11-85-AA-M

Misurare la distanza centrale

 30 mm
 50 mm
 85 mm
Intervallo di misurazione
 5 mm
 15 mm
 25 mm
F.S.
 10 mm
 30 mm
 50 mm
Linearità
 Tipo standard: rs485:+0,3%fs.; 4-20 mA:+0,4%fs.
Tipo di precisione elevata: rs485: ± 0,1%FS; 4-20 mA: ± 0,1%F.S
Tensione di alimentazione
 RS-485: 10..30VDC: 4 ... 20Ma: 12 ... 24VDC
Energia
 Consumo

<700MW
CARICO
 200 mA
Caduta di pressione
 <2,5 V.
Sorgente luminosa
 Laser rosso (650nm); Livello laser: classe 2
Dimensione del punto
 Medio 0.5mm@30nm
 Medio 0.5mm@50nm
 Medio 0.5mm@85nm

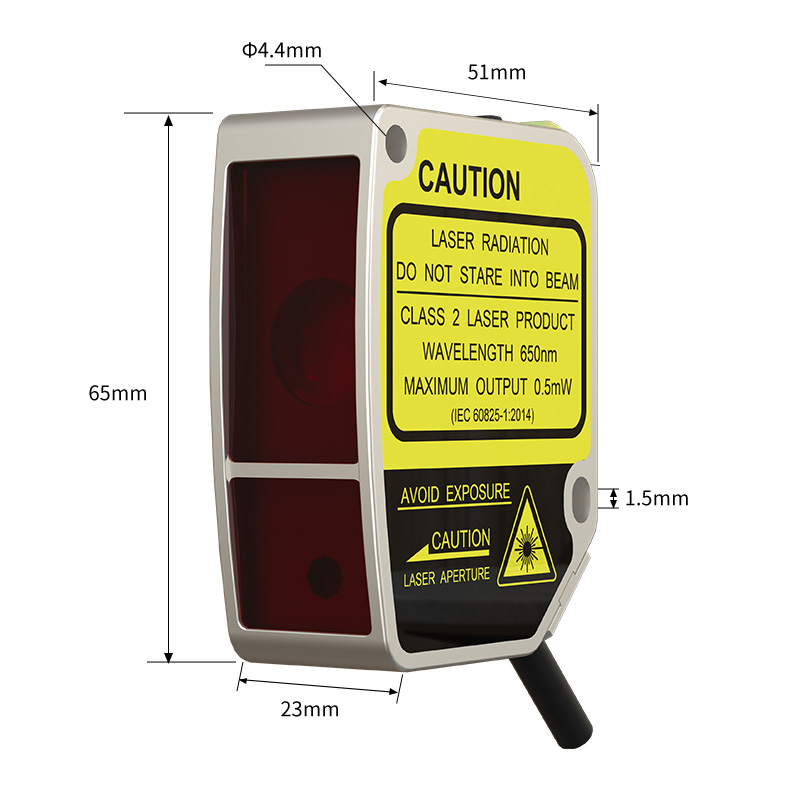

Misurare

65*51*23mm
Rapporto di risoluzione
 2.5um@30mm
 10um@50mm
 30um@85mm
Ripetibilità
 5um
 20um
 60um
Output1
 Quantità digitale: RS-485 (supporta il protocollo Modbus);

Quantità analogica: 4-20 mA (resistenza al carico <390 Ω)
Output2
 Quantità di commutazione: Push-Pull/NPN/PNP e NO/NC possono essere impostati
Impostazione della distanza
 RS-485: impostazione pulsante/RS-485; 4 ... 20Ma: impostazioni chiave

Deriva della temperatura

 0,08%F.S./° C.
 0,02%F.S./° C.
 0,04%fs./° C.
Tempo di risposta
 Possono essere impostati 2ms/16ms/40ms
Lampada pilota

PowerIndicatore: Green LED; Indicatore di azione: LED rosso;

Indicazione di allarme: LED giallo
Schermata di visualizzazione
 Visualizzazione OLED (dimensione: 14*10,7 mm)
Caratteristiche integrate
 Indirizzo slave e impostazione della portata della porta · query parametri · finestra Teachzero SET · Auto-controllo del prodotto · Impostazione dell'uscita · Impostazione di insegnamento a punto singolo · Impostazioni della mappa analogica
Protezione

Circuito

 Protezione a corto circuito, protezione della polarità inversa, protezione da sovraccarico
Utilizzo

Ambiente

WorkingTemperature: -10 ~+50 ° C; Ambiente di stoccaggio: -20 ~+70 ° C:

Ambiente ambientale: 35% ~ 85% RH (senza condensa)

Resistenza a

Luce ambientale

 Lampada incandescente: <3, 000lux
Grado di protezione
 IP67
Qualità del materiale
 Shell: alluminio; Copertura dell'obiettivo: PMAA, scheda di visualizzazione: PC
Vibrazione

Resistenza

 10 ~ 55Hzdual ampiezza LMM, 2 ore ciascuno nelle direzioni X, Y e Z

Impatto

Resistenza

 500 m/s*(circa 50 g), 3 volte ciascuno nelle direzioni X, Y e Andz
Connessione

metodo

 Filo di piombo PVC da 5 m-core/4-core (5-core: uscita RS-485; 4-core: analogoutput)

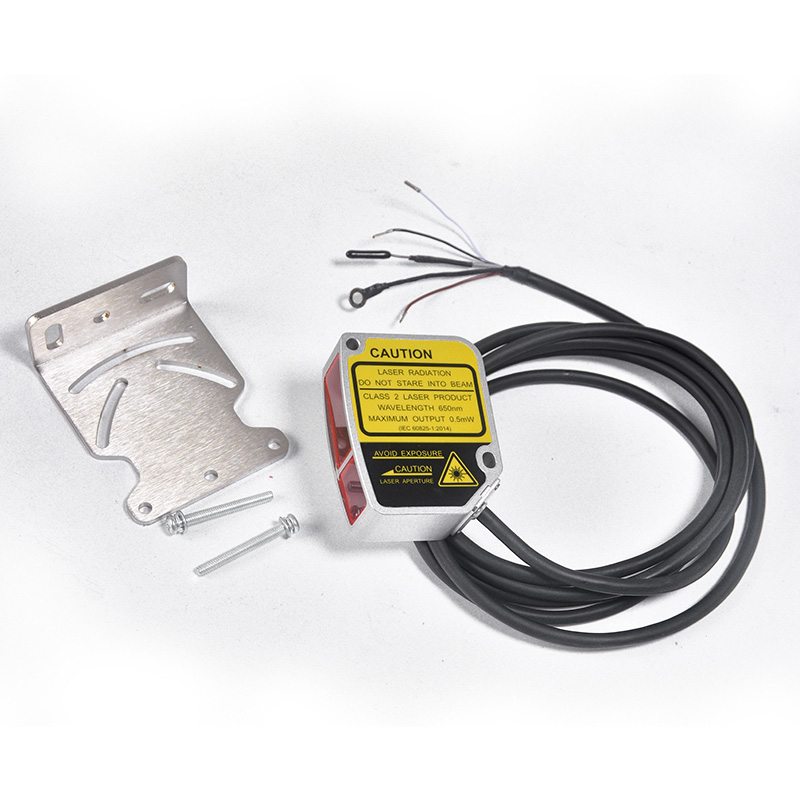

Annesso

Vite M4 (lunghezza 35 mm)*2, dado*2, guarnizione*2, staffa di installazione, manuale dell'utente
