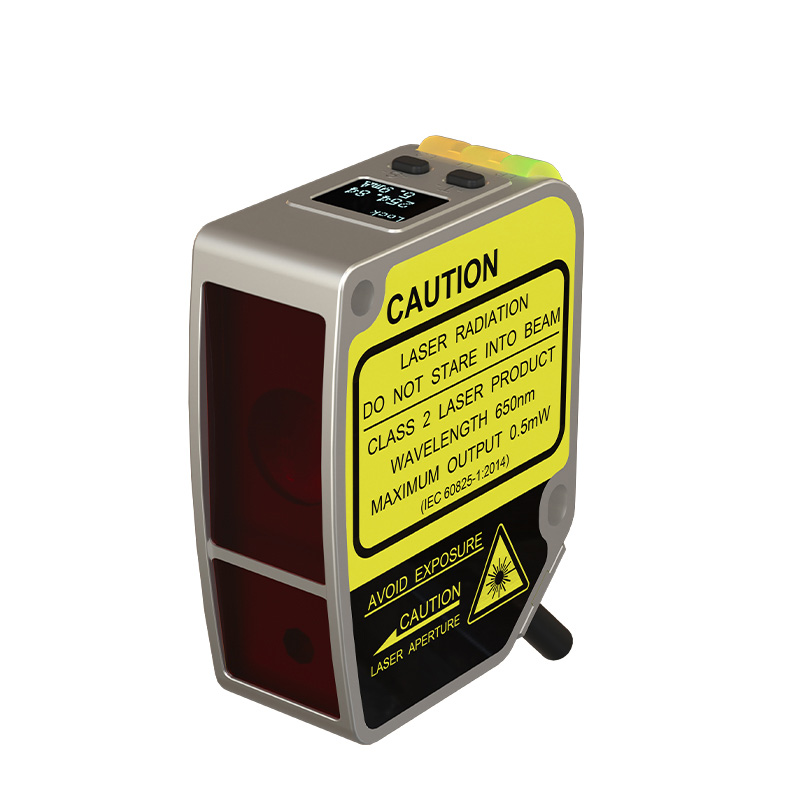

Sensore di distanza di spostamento laser

Model:FSD11-30-AA-M
Intervallo di misurazione del sensore di distanza di spostamento laser: 25-35 mm Modalità di uscita: con commutazione, corrente 4-20MA Accuratezza della linearità: ± 0,1% F.S. (25-35mm) Ripetibilità: 5um Risoluzione: 2.5um Dimensione del punto: φ0,5 mm a 30 mm Tempo di risposta ： 2ms/16ms/40ms Resistenza alla luce ambientale: luce incandescente ≥ 3.000 Lux Pannello operativo: display digitale OLED Drift di temperatura: ± 0,02%F.S./° C.
Invia richiestaPDF Scarica
Descrizione del prodotto

Caratteristiche del prodotto del sensore di distanza di spostamento laser:

Intervallo di misurazione: 25-35 mm

Modalità di uscita: con commutazione, corrente 4-20MA

Accuratezza della linearità: ± 0,1% F.S. (25-35mm)

Ripetibilità: 5um

Risoluzione: 2.5um

Dimensione del punto: φ0,5 mm a 30 mm

Tempo di risposta ： 2ms/16ms/40ms

Resistenza alla luce ambientale: luce incandescente ≥ 3.000 Lux

Pannello operativo: display digitale OLED

Drift di temperatura: ± 0,02%F.S./° C.











Specifiche


Standard

Tipo



 RS-485
 FSD11-30-RS485
 FSD11-50-RS485
 FSD11-85-RS485

4-20MA
 FSD11-30-AA
 FSD11-50-AA
 FSD11-85-AA

Alto

Tipo di precisione



 RS-485
 FSD11-30-RS485-M
 FSD11-50-RS485-M
 FSD11-85-RS485-M

4-20MA
 FSD11-30-AA-M
 FSD11-50-AA-M
 FSD11-85-AA-M

Misura

Distanza centrale



 30 mm
 50mm85 85 mm
Intervallo di misurazione
 5 mm
 15 mm
 25 mm
F.S.
 10 mm
 30 mm
 50 mm
Linearità
 Tipo standard: rs485:+0,3%fs.; 4-20 mA: ± 0,4%fs
Tipo di precisione alta: rs485:+0,1%fs.; 4-20 mA: ± 0,1%fs
Tensione di alimentazione
 RS-485: 10..30vdc; 4 ... 20Ma: 12 ... 24 VDC
Powerconsumo
 <700MW
CARICO
 200 mA
Caduta di pressione
 <2,5 V.
Sorgente luminosa
 Laser rosso (650nm); Laserlevel: Classe 2
Dimensione del punto
 Ф0.5mm@30nm
 Ф0.5mm@50nm
 Ф0.5mm@85nm

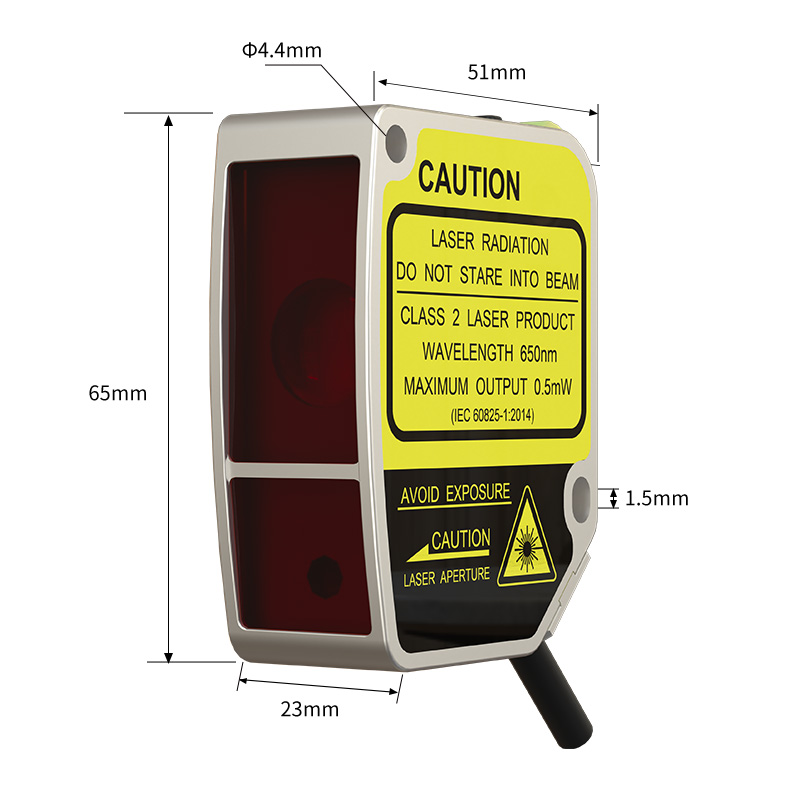

Misurare
 65*51*23mm
Rapporto di risoluzione
 2.5um@30mm
 10um@50mm
 30um@85mm
Ripetibilità
 5um
 20um
 60um
Output1
 Quantità digitale: RS-485 (supporta il protocollo Modbus); quantità analogica: 4-20MA (resistenza al carico <390 Ω)
Output2
 Quantità di commutazione: Push-Pull/NPN/PNP e NO/NC possono essere impostati
Impostazione della distanza
 RS-485: impostazione pulsante/RS-485; 4 ... 20Ma: impostazioni chiave

Temperatura

Deriva

 0,08%F.S./° C.
 0,02%fs./° C.
 0,04%fs./° C.
Tempo di risposta
 Possono essere impostati 2ms/16ms/40ms
Lampada pilota

Indicatore di potenza: LED verde; Indicatore di azione: LED rosso; ALLA ALLAMENT: LED giallo
Schermata di visualizzazione
 Schermata del display OLED (dimensione: 14*10,7 mm)
Caratteristiche integrate
 Indirizzo slave e impostazione della portata della porta · query parametri · finestra Teachzero SET · Auto-controllo del prodotto · Impostazione dell'uscita · Impostazione di insegnamento a punto singolo · Impostazioni della mappa analogica

Circuito di protezione


 Protezione a corto circuito, protezione della polarità inversa, protezione da sovraccarico

Ambiente di utilizzo

 Temperatura di lavoro: -10 ~+50 ° C: ambiente di conservazione: -20 ~+70 ° C. Avironmentalumidità: 35% ~ 85% RH (senza condensazione)
Resistenza a

Luce ambientale

 Lampada incandescente: <3, 000lux
Grado di protezione
 IP67
Qualità del materiale
 Shell: alluminio; Copertura dell'obiettivo: PMAA; Scheda di visualizzazione: PC
Vibrazione

Resistenza

 10 ~ 55Hzdual ampiezza LMM, 2 ore ciascuno nelle direzioni X, Y e Z

LMPACT

Resistenza

 500 m/s² (circa 50 g), 3 volte ciascuno nelle direzioni X, Y e Z

Connessione

metodo

 Filo di piombo PVC da 5 m-core/4-core (5-core: uscita RS-485; 4-core: analogoutput)

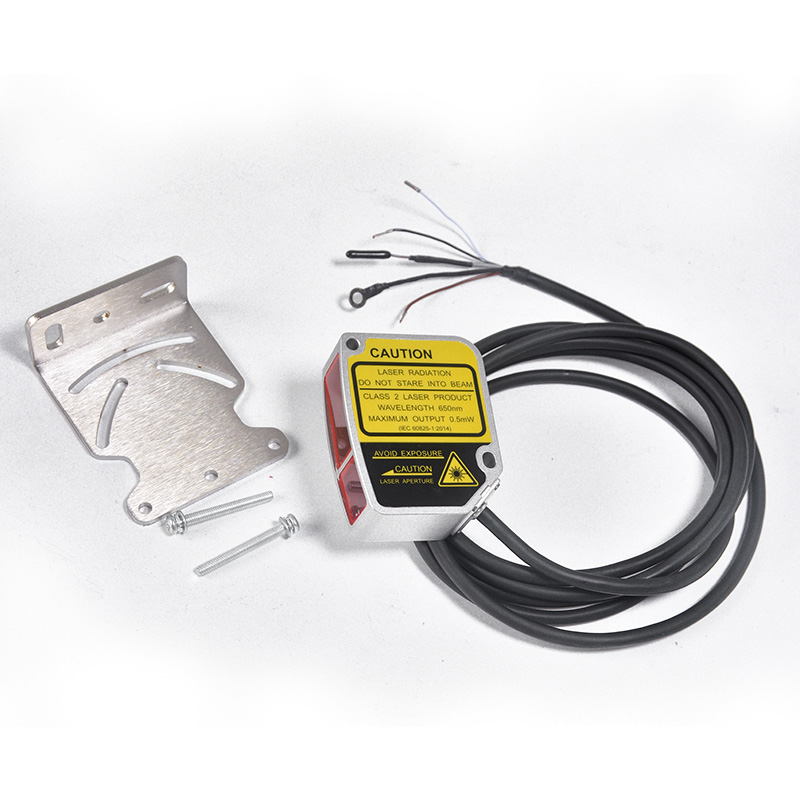

Annesso
 Vite M4 (lunghezza 35 mm)*2, dado*2, guarnizione*2, staffa di installazione, manuale dell'utente
