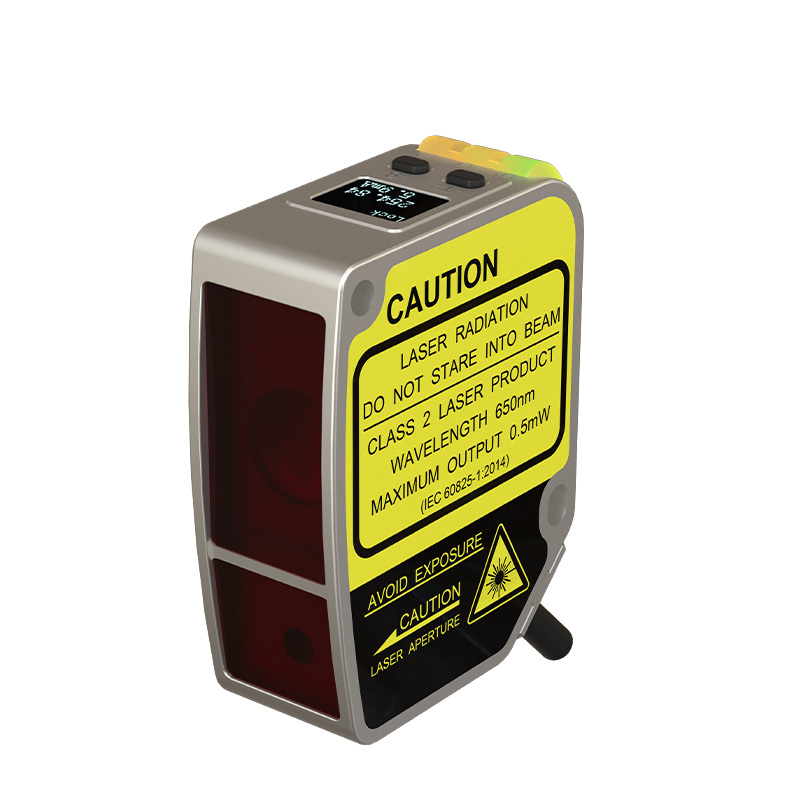

Sensore di misurazione di spostamento laser

Model:FSD11-50-AA
Intervallo di misurazione del sensore di misurazione di spostamento laser: 35-65 mm Modalità di uscita: con commutazione, corrente 4-20MA Accuratezza della linearità: standard: ± 0,4% F.S. (35-65mm) Ripetibilità: 20um Risoluzione: 10um Dimensione del punto: φ0,5 mm a 50 mm Tempo di risposta: 2ms/16ms/40ms impostabile Resistenza alla luce ambientale: luce incandescente ≥ 3.000 Lux Pannello operativo: display digitale OLED Drift di temperatura: ± 0,02%F.S./° C.
Invia richiestaPDF Scarica
Descrizione del prodotto

Caratteristiche del prodotto del sensore di misurazione di spostamento laser ：

Intervallo di misurazione: 35-65 mm

Modalità di uscita: con commutazione, corrente 4-20MA

Accuratezza della linearità: standard: ± 0,4% F.S. (35-65mm)

Ripetibilità: 20um

Risoluzione: 10um

Dimensione del punto: φ0,5 mm a 50 mm

Tempo di risposta: 2ms/16ms/40ms impostabile

Resistenza alla luce ambientale: luce incandescente ≥ 3.000 Lux

Pannello operativo: display digitale OLED

Drift di temperatura: ± 0,02%F.S./° C.












Specifica:

Numero parte

4 ... output 20Ma

 FSD11-30-AA-M
 FSD11-50-AA
 FSD11-85-AA-M
Distanza centrale di misurazione
 30 mm
 50 mm 85 mm
Intervallo di misurazione
 ± 5 mm
 ± 15 mm
 ± 25 mm
Gamma completa (F.S.)
 10 mm
 30 mm
 50 mm
Dimensione del punto leggero
 Φ0.5mm@30mm
 Φ0.5mm@50mm
 Φ0.5mm@85mm
Risoluzione
 2.5um@30mm
 10um@50mm
 30um@85mm
Ripetuti stabilitamente
 5um
 20um
 60um
Deriva della temperatura
 ± 0,08%F.S./° C.
 ± 0,02%F.S./° C.
 ± 0,04%F.S./° C.
Accuratezza lineare①②
 Si prega di fare riferimento alla specifica di modelli specifici
Tensione di alimentazione
 RS-485: 10 ... 30VDC; 4 ... 20Ma: 12 ... 24VDC
Carica corrente
 200 mA
Caduta di tensione
 <2,5 V.
Tipo di sorgente luminosa
 Tipo di sorgente luminosa
Tipo di sorgente luminosa

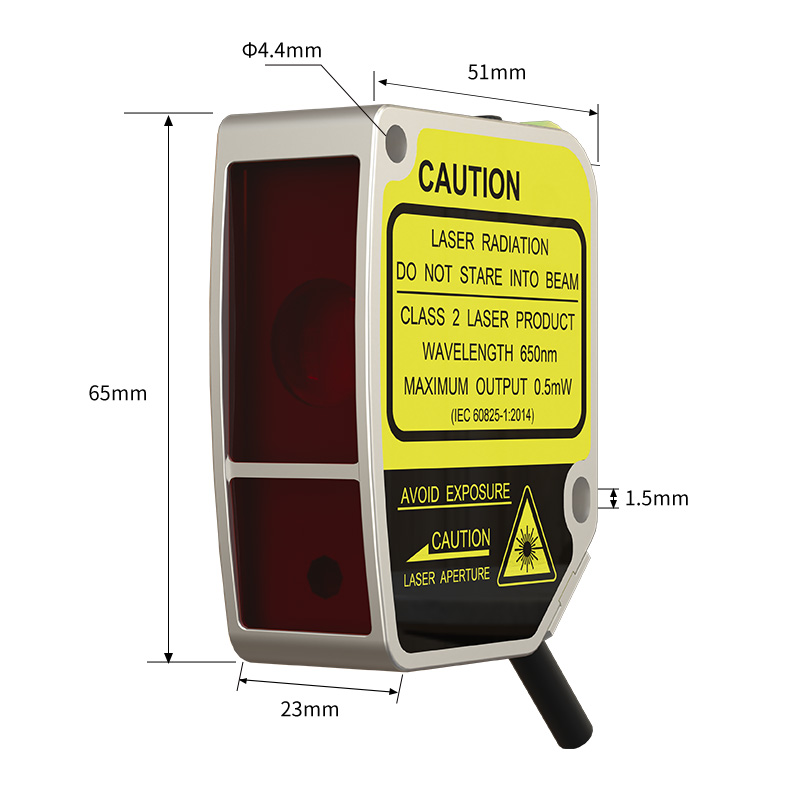

 65*51*23mm
Output 1
 Valore digitale: RS-4S5 (Support Modbus Protocol); analogico: 4 ... 20Ma (resistenza al carico <390Ω)
Output 2
 Valore dell'interruttore: PUSH-PULL/NPN/PNP NO/NC
Impostazione della distanza
 RS-485: Impostazione KeyPress/RS-485; 4 ... 20Ma: impostazione chiavepress
Tempo di risposta
 2ms 、 16ms 、 40ms impostabile
Indicatore

Indicatore di potenza: LED verde; Indicatore di movimento: LED giallo;

Indicatore di allarme: LED giallo
