Sensore di spostamento laser FSD23-15-AA

Model:FSD23-15-AA

FSD23-15-AA Sensore di spostamento laser Sensore rivoluzionario Ultra-Small Dimensione si adatta a una varietà di ambienti di installazione; Controller integrato con display digitale a 4 cifre Performance elevate paragonabili alla fascia alta. Ripetibilità: 1μm Peso più piccolo e leggero dell'industria; E Montaggio/smontaggio più semplice sull'attrezzatura; E Alloggiamento in alluminio estementale leggero. Sopprime efficacemente gli errori di misurazione dovuti a offset e temperatura di montaggio.

Invia richiesta PDF Scarica

Alibaba

Descrizione del prodotto

FSD23-15-AA Funzionalità delle prestazioni del sensore di spostamento laser:

Il sensore di spostamento laser FSD23-15-AA presenta una rivoluzionaria dimensione ultra-piccole, in piedi come il più piccolo e leggero del settore, rendendolo altamente adattabile a diversi ambienti di installazione. Ospitato in un involucro di alluminio a est-cast leggero, offre il montaggio e lo smontare più facili sulle attrezzature, semplificando i processi di configurazione. Dotato di un controller integrato e un display digitale a 4 cifre, offre prestazioni elevate paragonabili ai modelli di fascia alta, con un'impressionante ripetibilità di 1μm. Inoltre, sopprime efficacemente gli errori di misurazione causati dall'offset di montaggio e dalle fluttuazioni della temperatura, garantendo una precisione costante in varie condizioni operative.

Specifiche

Modello	Cavo basato	RS-485Correspo-ndence				FSD23-150-RS485
	M12 Tappo- ble	Corrente analogica	FSD23-15-AA	FSD23-35-AA	FSD23-100-AA	FSD23-150-AA

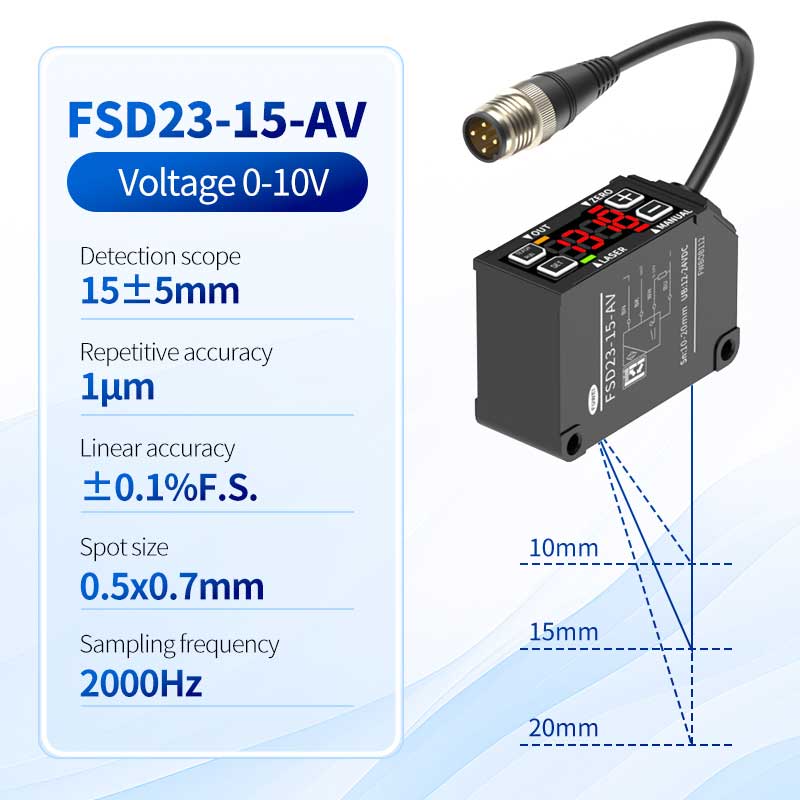

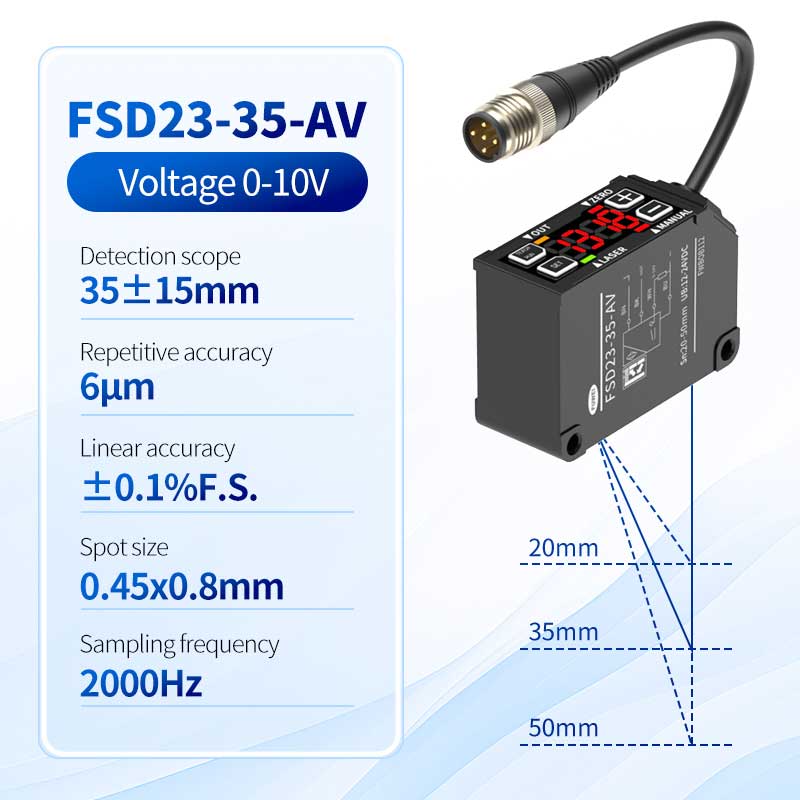

		Tensione analogica produzione	FSD23-15-AV	FSD23-35-AV	FSD23-100-AV	FSD23-150-AV

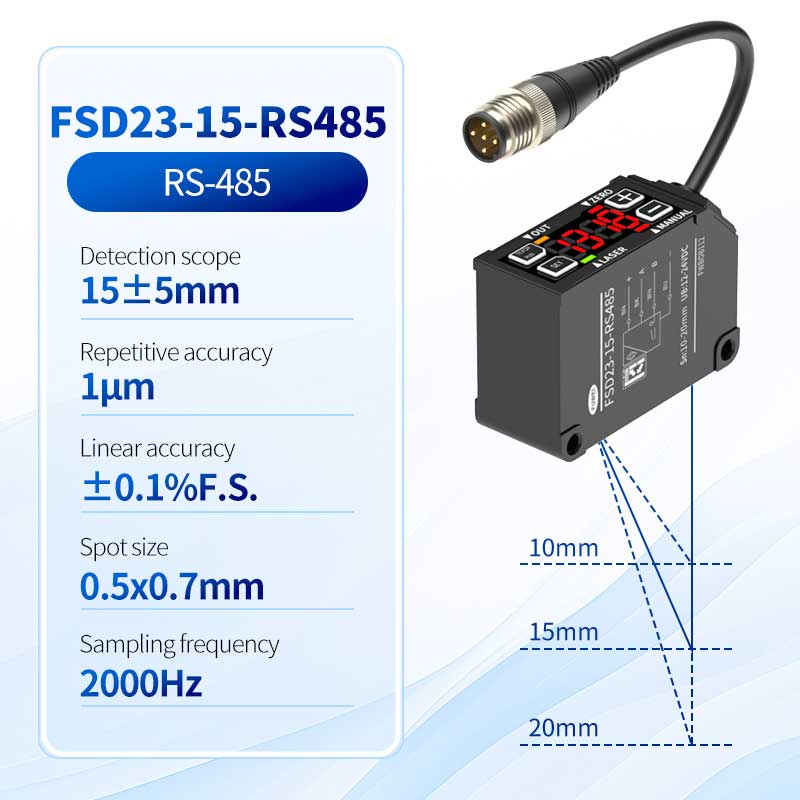

		R5-485Correspo-ndence	FSD23-15-RS485	FSD23-35-RS485	FSD23-100-RS485	-
Distanza di rilevamento (posizione centrale)			15 mm	35 mm	100 mm	150 mm
Intervallo di rilevamento			± 5 mm	± 15 mm	50 mm	100 mm
Scala vera e propria (F.S.)			10 mm	30 mm	100 mm	200 mm
sorgente luminosa	media*lunghezza d'onda		Laser a diodo rosso		Lunghezza d'onda: 655mm
	Potenza di uscita massima		390μW		1WW
Classe laser	Ghiaccio/jis		Classe 1		Classe 2
	FDA		Classe L.		Class LL
Dimensione del punto ※ 2				0,45*0,8 mm	0,6*0,7 mm	0,50*0,55 mm
Precisione lineare	0,1% F.S.					0,5% F.S.
Ripetibilità ※ 3			1um	6μm	20um	60 mm
Ciclo di adozione	500μs/1000μs/4000μs/auto
Deriva della temperatura Caratteristiche (valore di riferimento)			0,02%F.S./° C.	0,05%F.S./° C.		0,08%F.S./° C.
Leggero			Indicatore di lavoro laser (verde) /indicatore di impostazione zero (rosso) /commutazione indicatore di uscita (arancione) /indicatore della modalità (rosso)
Funzione di input esterna			Modelli RS485 come Laser OFF, insegnamento remoto, tenuta del campione, trigger a impulso singolo e il ripristino zero non dispongono di funzioni di input esterno
Uscita analogica		Tipo di corrente analogica	L'uscita è 4 ~ 20 mA e la resistenza di carico consentita è di 300Ω o meno
		Tipo di tensione analogica	L'uscita è 0 ~ 10V e l'impedenza di uscita è 100Ω
Commutazione dell'uscita ※ 5			Output del collettore aperto (Switch NPN/PNP) MAX 100MA/DC30VRESIDUAL TENTAGE1.8V
Tensione di alimentazione			Corrente analogica/-485 Tipo di comunicazione: DC12-24V+10%; Tipo di tensione analogica: DC18-24V ± 10%
Consumo attuale ※ 4			700 mA o meno
Connettori collegabili			Connettore a 5 pin M12 (con cavo da 300 mm)
Circuiti di protezione			Protezione della connessione inversa, protezione eccessiva
Parametri ambientali		Grado di protezione	IP67 (incluso il connettore del cavo)
		Usa AmbientTemperature/Umidità	-10 ~ 50/35-85%RH (nessuna condensa/glassa)
		Illuminazione ambientale	Luce solare: 20.000 lxorless/incandescente: 3.000 lx o meno10
		Resistenza alle vibrazioni	10 ~ 55Hz Doppia ampiezza 1,5 mm x, y, z per 2 ore ciascuna
		Resistenza all'ambiente	500 m/s² (circa 50 g) 3 volte in ciascuna delle direzioni X, Y e Z
Materiale			Alloggiamento: scheda lente in alluminio Die-Cast: PPSU Display Board: Cavo PET: PVC resistente all'olio
peso			Circa 60 g (incluso cavo)
