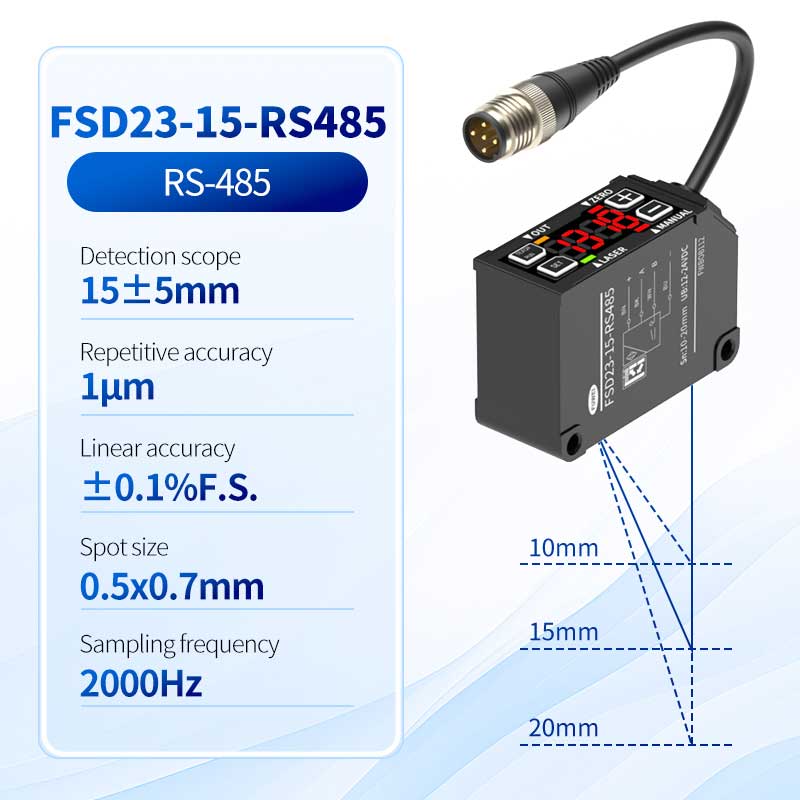

Caratteristiche delle prestazioni:
Le dimensioni ultra-piccoli rivoluzionarie si adattano a una varietà di ambienti di installazione;
Controller integrato con display a 4 cifre ；
Performance elevate paragonabili alla fascia alta ；
Ripetibilità: 1μm ；
Peso più piccolo e leggero dell'industria; E
Montaggio/smontaggio più semplice sull'attrezzatura; E
Alloggiamento in alluminio estementale leggero.
Sopprime efficacemente gli errori di misurazione dovuti a offset e temperatura di montaggio.
Specifiche
| Modello |
Cavo -basato |
RS-485Corthesponce |
|
|
|
FSD23-150-RS485 |
|
M12 Tappo- ble |
Corrente analogica |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
| Uscita di tensione analogica |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| Corrispondenza RS-485 |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Distanza di rilevamento (posizione centrale) |
15 mm | 35 mm | 100 mm | 150 mm | ||
| Intervallo di rilevamento |
± 5 mm |
± 15 mm |
± 50 mm |
± 100 mm |
||
| Scala vera e propria (F.S.) |
10 mm |
30 mm |
100 mm |
200 mm |
||
| sorgente luminosa |
media*lunghezza d'onda |
Laser a diodo rosso |
Lunghezza d'onda: 655mm |
|||
| Potenza di uscita massima |
390μW |
LMW |
||||
| Classe laser | Ghiaccio/jis |
Classe 1 |
Classe 2 |
|||
| FDA |
Classe L. |
Class LL |
||||
| Dimensione del punto ※ 2 |
0,5*0,7 mm |
0,45*0,8 mm |
0,6*0,7 mm |
0,50*0,55 mm |
||
| Precisione lineare |
0,1% F.S. |
|||||
| Ripetibilità ※ 3 |
1 mm |
6μm |
20 mm |
60 mm |
||
| Ciclo di adozione |
500μs/1000μs/4000μs/auto |
|||||
| Temperation DriftCaracteristics (Valore di riferimento) |
± 0,02%F.S./° C. |
0,05%F.S./C. |
0,08%F.S./° C. |
|||
| leggero |
Indicatore di lavorazione laser (verde)/indicatore di impostazione zero (rosso)/indicatore di uscita di commutazione (arancione)/indicatore di modalità (rosso) |
|||||
| Funzione di input esterna |
Modelli RS485 come Laser OFF, insegnamento remoto, tenuta del campione, trigger a impulso singolo e zero reset non dispongono di funzioni di input esterne |
|||||
| Uscita analogica |
Tipo di corrente analogica |
L'uscita è 4 ~ 20 mA e la resistenza al carico consentita è di 3000 o meno |
||||
| Tipo di tensione analogica |
L'uscita è 0 ~ 10V e l'impedenza di uscita è 100Ω |
|||||
| Commutazione dell'uscita ※ 5 |
Output del collettore aperto (Switch NPN/PNP) MAX 100MA/DC30VResidual Voltagel.8V |
|||||
| Tensione di alimentazione |
Corrente analogica/-485 Tipo di comunicazione: DC12-24V+10%; Tipo di analogna: DC18-24V ± 10% |
|||||
| Consumo attuale ※ 4 |
700 mA o meno |
|||||
| Connettori collegabili |
Connettore a 5 pin M12 (con cavo da 300 mm) |
|||||
