Caratteristiche del prodotto ：
Intervallo di misurazione: 60-110mm
Modalità di uscita: con quantità di interruttore, corrente 4-20mA
Accuratezza della linearità: standard: ± 0,4% F.S. (60-110mm)
Ripetibilità: 60um
Risoluzione: 30um
Dimensione del punto: φ0,5 mm a 85 mm
Tempo di risposta ： 2ms/16ms/40ms
Resistenza alla luce ambientale: luce incandescente ≥ 3.000 Lux
Pannello operativo: display digitale OLED
Drift di temperatura: ± 0,02%F.S./° C.
Capacità di misurazione accurata
Sensori CMOS ad alta precisione e algoritmici unici con una precisione lineare ultra-alta, ottengono una misurazione senza usura non contattand.
Contenuto di rilevamento:
Piccolo punto laser
Una buona differenza di colore bianco e nero, con una dimensione del punto di 0,5 mm, può rilevare accuratamente piccoli oggetti.
Potenti funzioni operative
Potenti funzioni operative: gamma ricca e precisionoptions con diverse modalità e impostazioni di filtraggio, combinate con impostazione del punto zero, punto singolo, insegnamento della finestra, impostazione della mappatura della simulazione e altre funzioni. Garantire il controllo e il rilevamento del processo flessibili e il rilevamento flessibili.
Display digitale
È facile da impostare mentre conferma l'importo dello spostamento.
IP67
La struttura di protezione IP67 può essere utilizzata anche in ambienti con alti livelli di umidità e polvere. Un tube di fodera in metallo è stato inserito nella buca di installazione e può essere sicuro con una coppia con 0,8 n · m.
ConvenientInstallation
Le funzioni del controller sono integrate nel sensore, eliminando la necessità di controller aggiuntivi per risparmiare spazio.
Supporta la polarità NPN/PNP
Modificando il metodo di cablaggio, un prodotto può essere compatibile con entrambe le polarità NPN/PNP, riducendo così la necessità di una registrazione modello per manutenzione e upkeep.
Funzioni di panel e funzionalità:

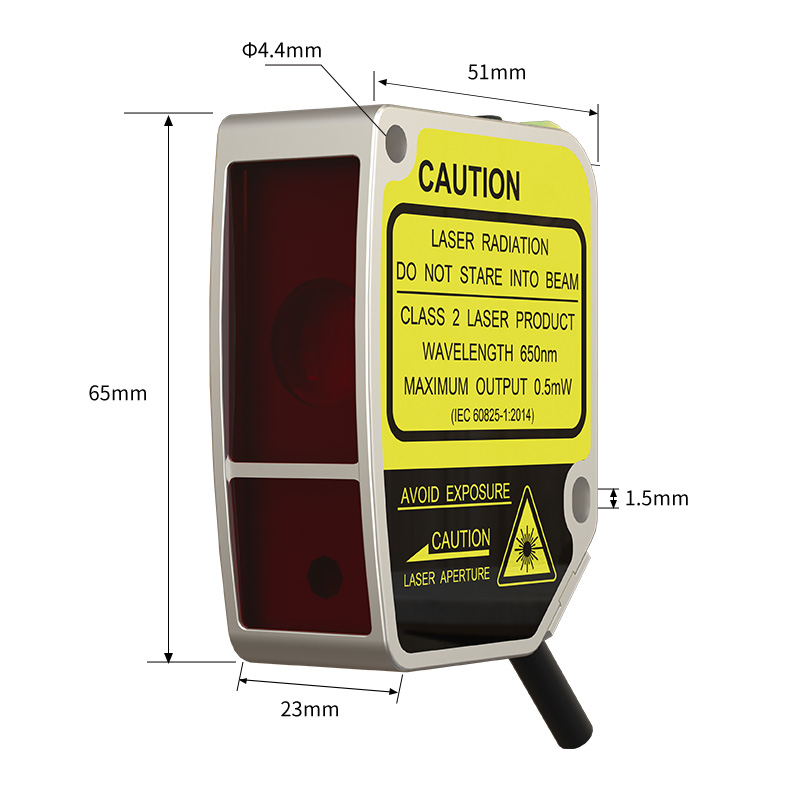

Dimensione del prodotto:
Linee guida per il cablaggio:
Specifica:

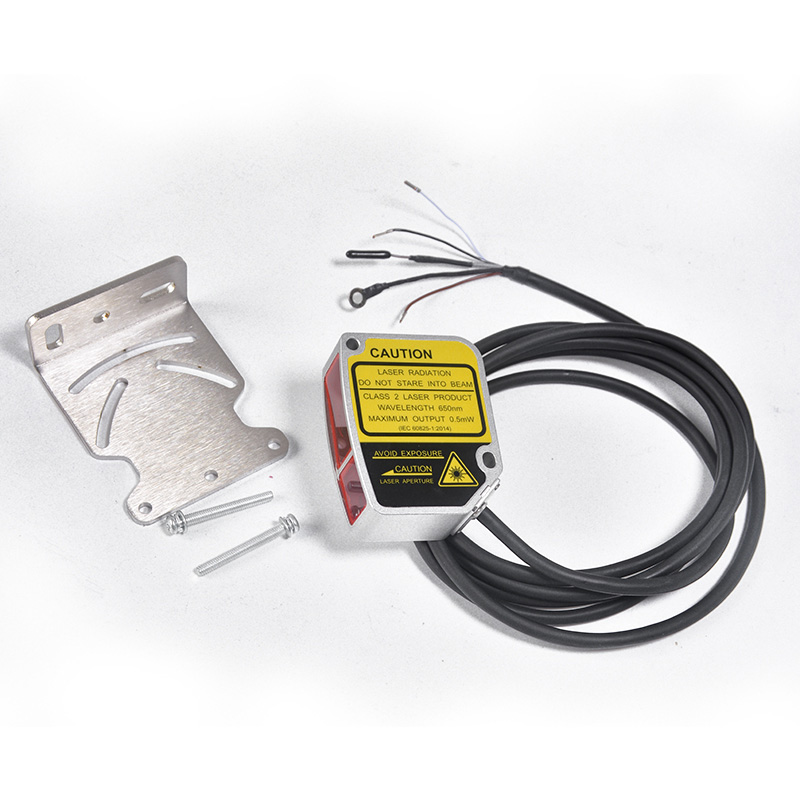

Numero parte 4 ... output 20Ma Indicatore di potenza: LED verde; Indicatore di movimento: LED giallo; Indicatore di allarme: LED giallo Vite (m4x35mm) x2 、 nutx2 、 rondella x 2 、 staffe di montaggio 、 Manuale operativo ① Condizioni più importanti: dati Staiidard a 23 ± 5 ° C; tensione di alimentazione 24 VDC; riscaldamento da 30 minuti prima del test; Periodo di campionamento 2ms; tempi di campionamento medi 100; Oggetto di rilevamento standard 90% di carta bianca

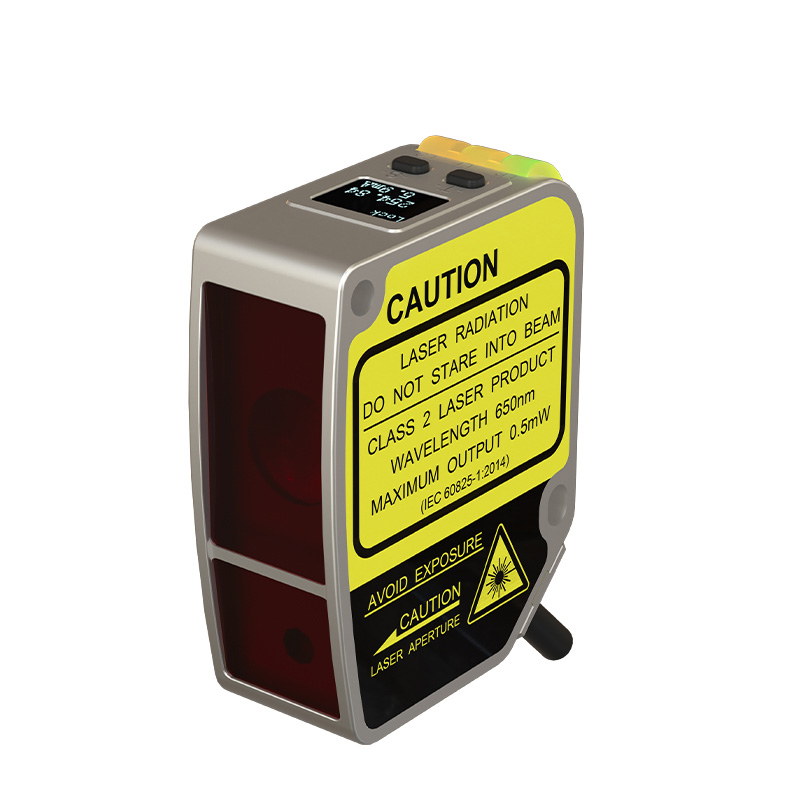

Sensore di spostamento laser di visualizzazione digitale
FSD11-30-AA-M
FSD11-50-AA-M
FSD11-85-AA
Distanza centrale di misurazione
30 mm
50 mm
85 mm
Intervallo di misurazione
± 5 mm
± 15 mm
± 25 mm
Gamma completa (F.S.)
10 mm
30 mm
50 mm
Dimensione del punto leggero
Φ0.5mm@30mm
Φ0.5mm@50mm
Φ0.5mm@85mm
Risoluzione
2.5um@30mm
10um@50mm
30um@85mm
Ripetuti stabilitamente
5um
20um
60um
Deriva della temperatura
± 0,08%F.S./° C.
± 0,02%F.S./° C.
± 0,04%F.S./° C.
Accuratezza lineare①②
Si prega di fare riferimento alla specifica di modelli specifici
Tensione di alimentazione
RS-485: 10 ... 30VDC; 4 ... 20Ma: 12 ... 24VDC
Carica corrente
200 mA
Caduta di tensione
<2,5 V.
Tipo di sorgente luminosa
Laser rosso (650nm); Livello laser: classe 2
Dimensione
65*51*23mm
Output 1
Valore digitale: RS-4S5 (Support Modbus Protocol); analogico: 4 ... 20Ma (resistenza al carico <390Ω)
Output 2
Valore digitale: RS-4S5 (Support Modbus Protocol); analogico: 4 ... 20Ma (resistenza al carico <390Ω)
Impostazione della distanza
RS-485: Impostazione KeyPress/RS-485; 4 ... 20Ma: impostazione chiavepress
Tempo di risposta
2ms 、 16ms 、 40ms impostabile
Indicatore
Display
Display OLED (dimensione: 14*10,7 mm)
Funzione integrata④
.
Circuito di protezione⑤
Corto circuito, polarità inversa, protezione da sovraccarico
Ambiente di servizio
Temperatura operativa: -10 ...+50®c; Temperatura di conservazione: -20 ...+70 ° C Umidità ambiente: 35 ... 85%RH (nessuna condensa)
Luce anti -ambiente
Luce incandescente: <3.000 Lux
Grado di protezione
IP67
Materiale
Housmg: alluminio; copertina dell'obiettivo: pannello di visualizzazione PMMA: PC
Resistente alle vibrazioni
10 ... 55Hz Doppia ampiezza 1mm, 2 ore ciascuno per la direzione X, XZ
Impulso con
500 m/s2 (circa 50 g), 3 volte ciascuno per la direzione x, y, z
Modo di connessione
Cavo PVC da 5m 5pin/4pin (5pin: uscita RS-485; 4pin: uscita analogica)
AccessOiy
Nota:
② I dati statistici seguono i 3
③ Precisione del ritmo: 23 ± 5 ° C Ambiente^。％ Riflettività White Card, 100 Risultati dei dati di test
④ Indirizzo SLAVE, impostazione del tasso di baud solo per la serie RS-485
⑤ Circuito di protezione solo per l'uscita dell'interruttore
