sensore di portata dello spostamento laser pnp

Caratteristiche del prodotto:

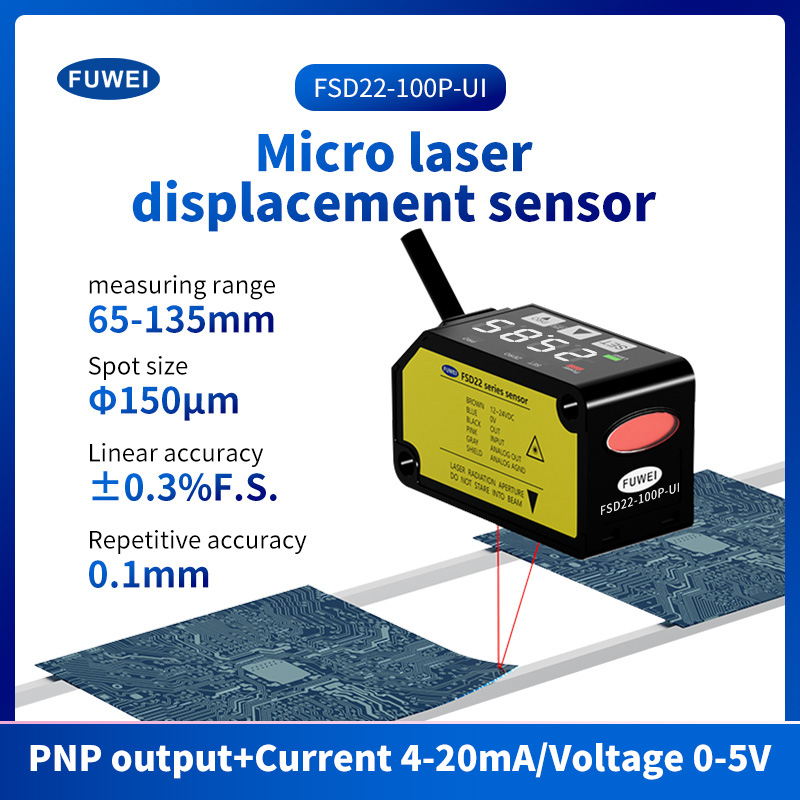

Codice articolo: sensore di portata laser FSD22-100P-UI pnp

Interasse di misurazione: 100 mm

Campo di misurazione: ± 35 mm

Linearità:±0,3%F.S.

Diametro del fascio:ø120μm

Ripetibilità: 100μm

Uscita di controllo: PNP

Tensione di alimentazione: da 12 a 24 V CC ±10%

Uscita di tensione analogica: Intervallo di uscita: da 0 a +5 V (in caso di allarme: +5,2 V)

Uscita di corrente analogica: Intervallo di uscita: da 4 a 20 mA (su allarme: 0 mA)

Tempo di risposta: commutabile tra 1,5 ms / 5 ms / 10 ms

Protezione:IP67

Temperatura ambiente: da -10 a +45°C (non è consentita la formazione di condensa o ghiaccio), conservazione: da -20 a +60°C

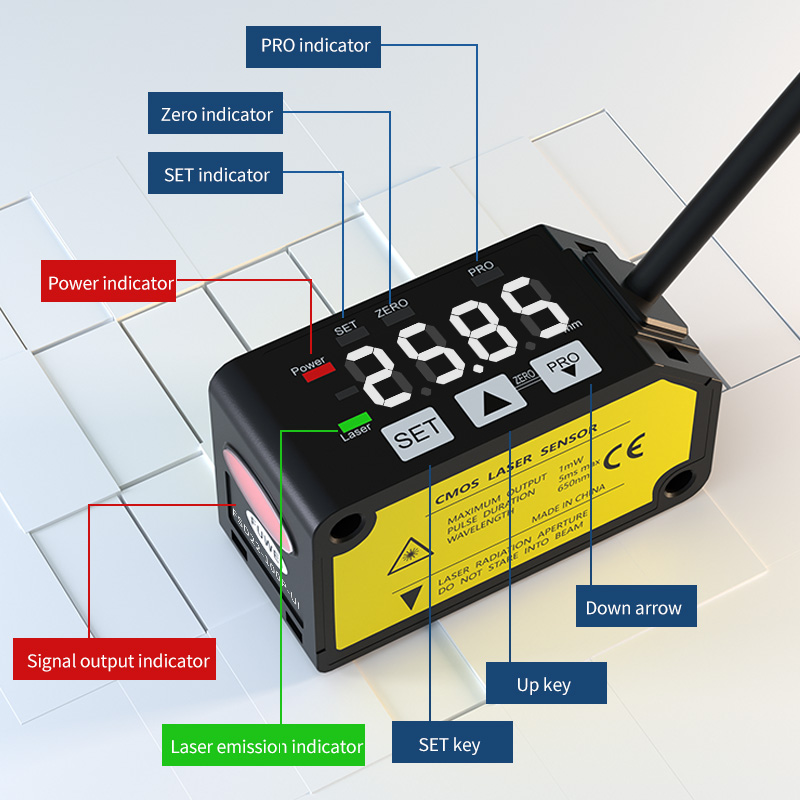

Introduzione al pannello:

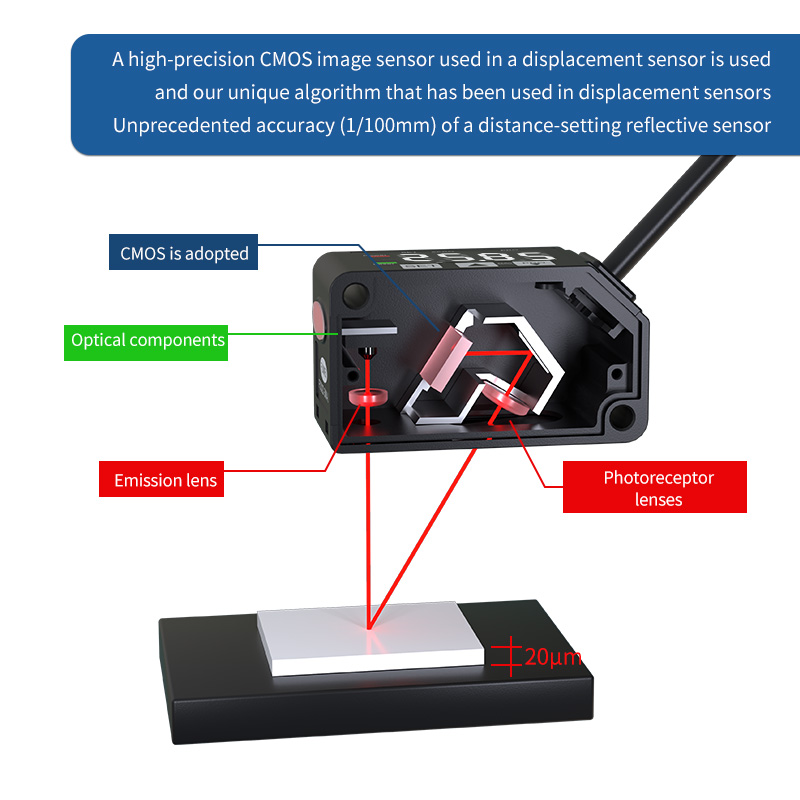

Le immagini CMOS ad alta precisione vengono utilizzate dall'algoritmo unico del sensore

Viene utilizzato un sensore di immagine CMOS ad alta precisione utilizzato in un sensore di spostamento e il nostro esclusivo algoritmo utilizzato nei sensori di spostamento Precisione senza precedenti (1/100 mm) di un sensore riflettente con impostazione della distanza

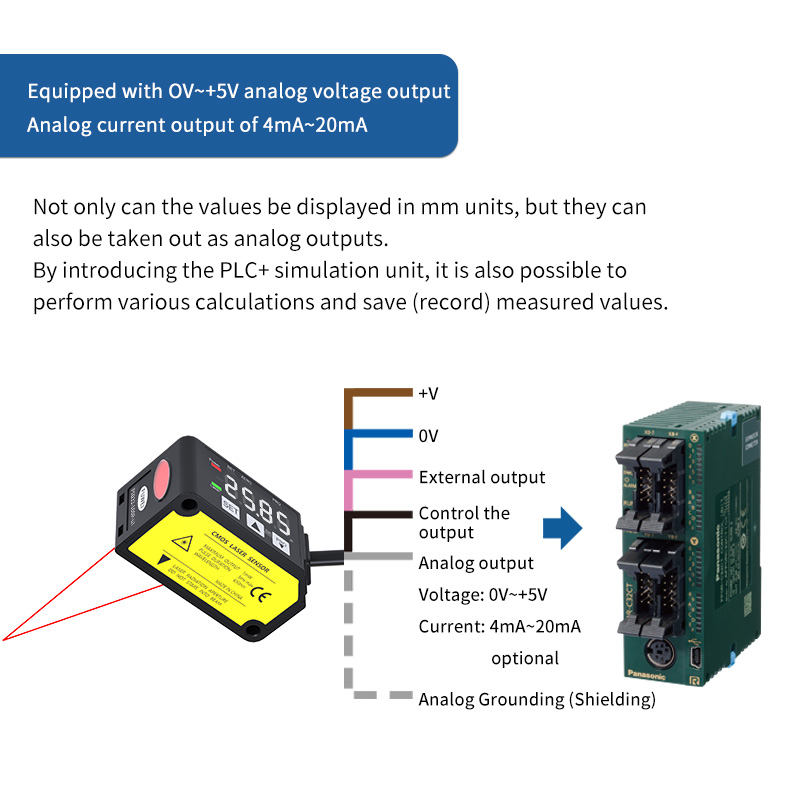

Dotato di uscita di tensione analogica OV~+5V. Uscita di corrente analogica di 4mA~20mA

Non solo i valori possono essere visualizzati in unità mm, ma possono anche essere estratti come uscite analogiche. Introducendo l'unità di simulazione PLC+, è anche possibile eseguire vari calcoli e salvare (registrare) i valori misurati

Funzione di azzeramento

Questa è una funzione che permette di azzerare forzatamente il valore misurato. Il punto zero può essere determinato arbitrariamente. Impostare l'altezza dell'oggetto rilevato sul valore base può essere utilizzato facilmente quando si misurano le tolleranze o quando si misurano le differenze di sezione.

Dotato di praticiFunzione di impostazione della commutazione

Quando è presente un oggetto da rilevare sul lato del sensore, il rilevamento può essere impostato in base al valore benchmark dell'oggetto sullo sfondo. È una funzione comoda per rilevare cambiamenti nelle dimensioni di un oggetto.

(Quando si utilizza l'oggetto rilevato come base)

Impostare il valore di riferimento sul lato dell'oggetto di sfondo in base all'oggetto rilevato. Stai lontano dallo sfondo. Tempo per il corpo da usare.

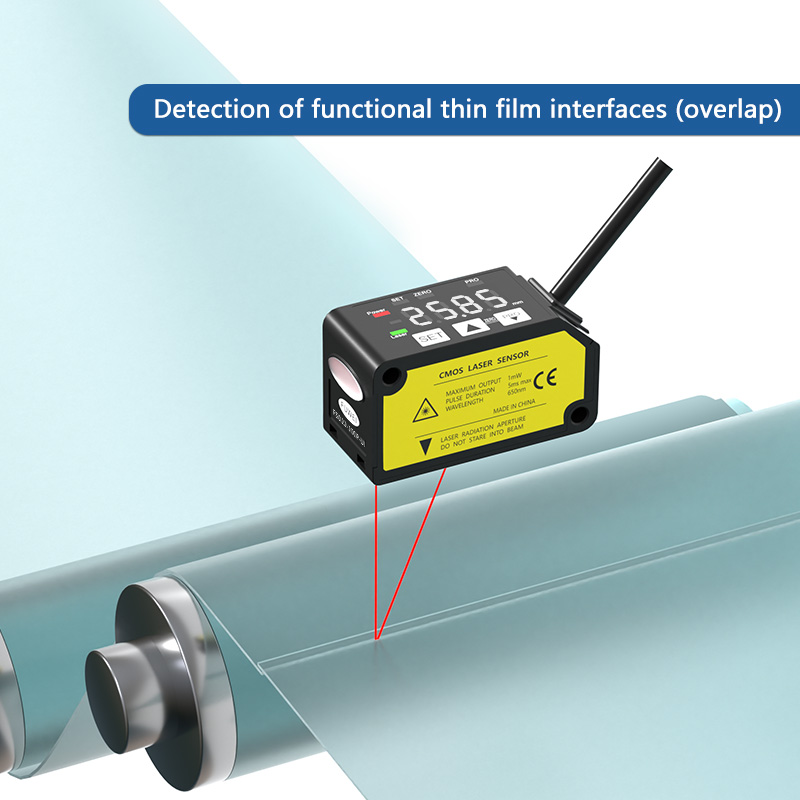

Applicazione della scena:

Rilevare la deformazione del substrato

Rileva la sovrapposizione dei lead frame

Giudizio della parte anteriore e posteriore dell'alloggiamento dei componenti elettronici

Rilevare la presenza o l'assenza di guarnizioni

Cablaggio dimensioni:

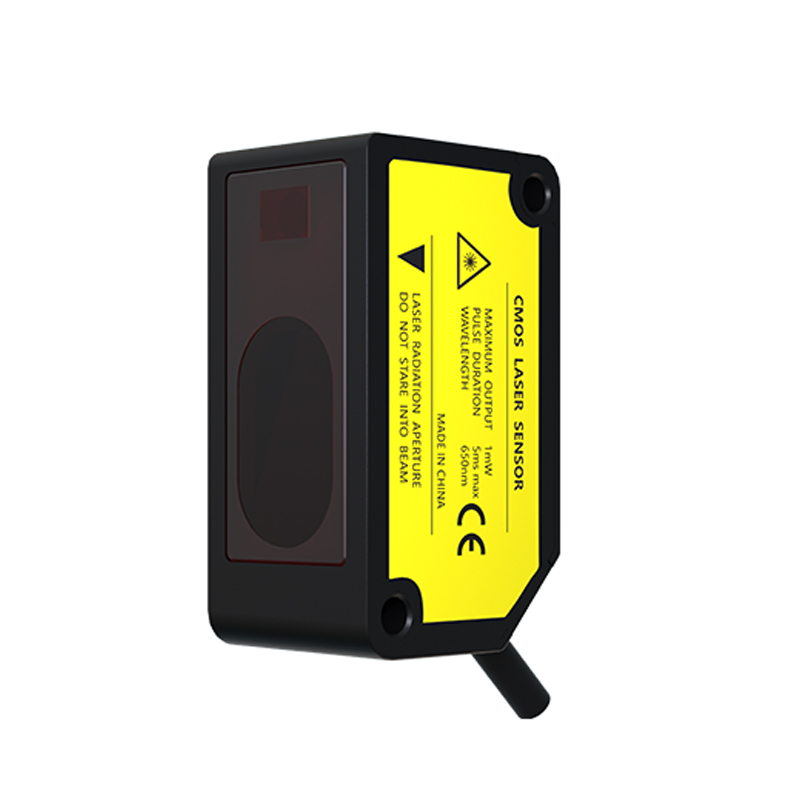

Vetrina dei prodotti:

Specifiche dei parametri:

Dimensioni del prodotto:

connessione:
