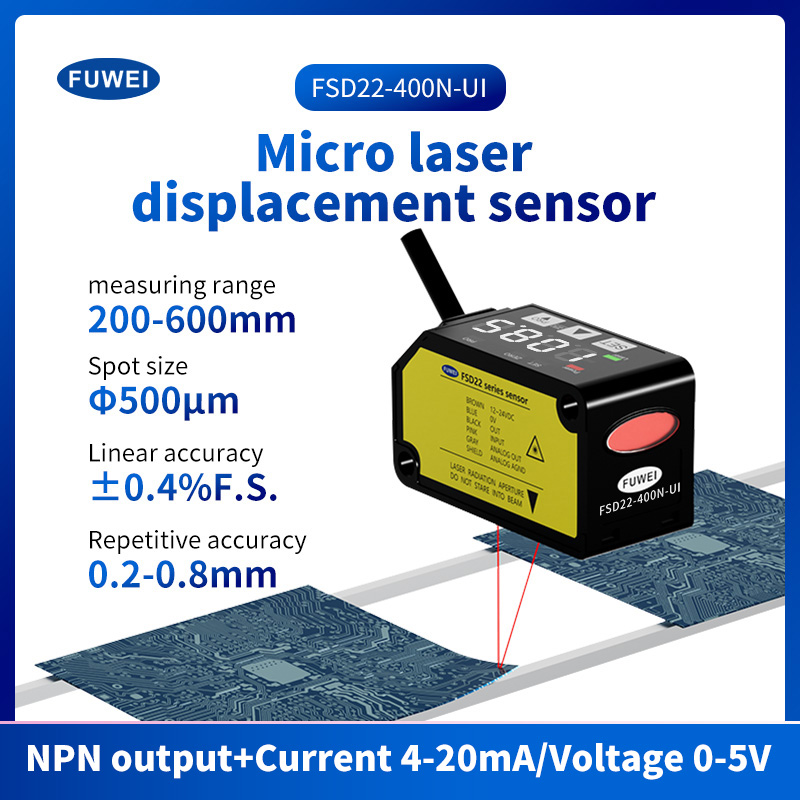

Sensore di distanza a distanza laser

Caratteristiche del prodotto ：

Numero parte ： FSD22-400N-UI

Distanza centrale di misurazione ： 400 mm

Intervallo di misurazione ： ± 200 mm

Ripetibilità ： 300μm (distanza di misurazione da 200 a 400 mm)

800 μm (distanza di misurazione da 400 a 600 mm)

Linearità ： ± 0,3%F.S. (Distanza di misurazione da 200 a 400 mm)

± 0,4%F.S. (distanza di misurazione da 400 a 600 mm)

Diametro del raggio ： ca. Ø500μm

Output di controllo ： PNP

Tensione di alimentazione da 12 a 24 V DC ± 10%, Ripple P-P 10% o meno

Uscita di tensione analogica ： Intervallo di uscita: da 0 a +5V (su allarme: +5.2V)

Output di corrente analogica ： Intervallo di uscita: da 4 a 20Ma (su allarme: 0Ma)

Tempo di risposta ： Passabile tra 1,5 ms / 5ms / 10ms

Protezione ： IP67

Temperatura ambiente da -10 a +45 ° C (nessuna condensazione di rugiada o glassa consentita), conservazione da -20 a +60 ° C

Cavo: cavo composito a 5 core 0,2 mm2, lungo 2 m

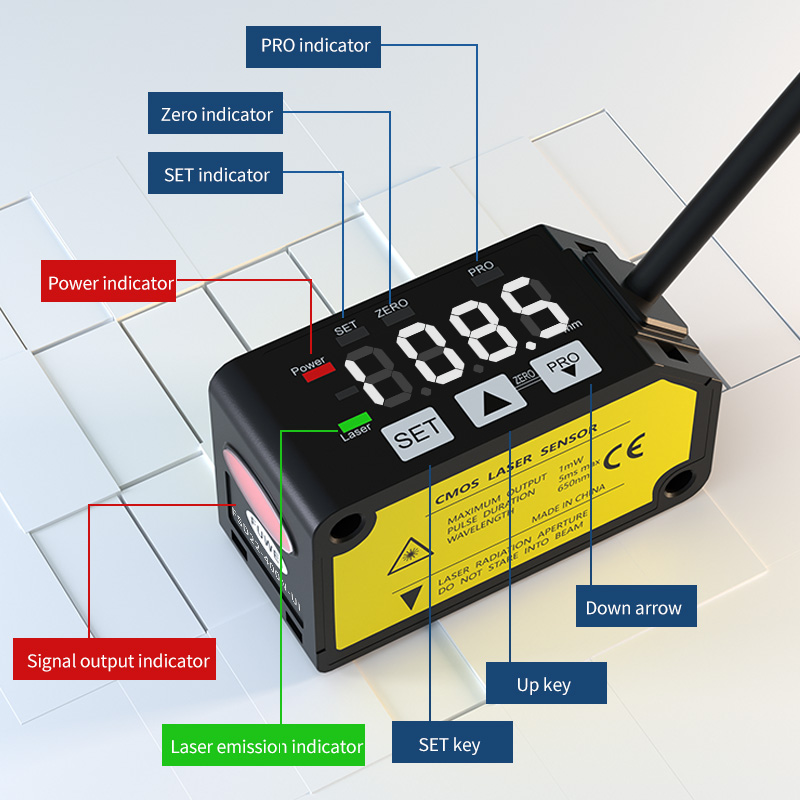

Panelintroduction ：

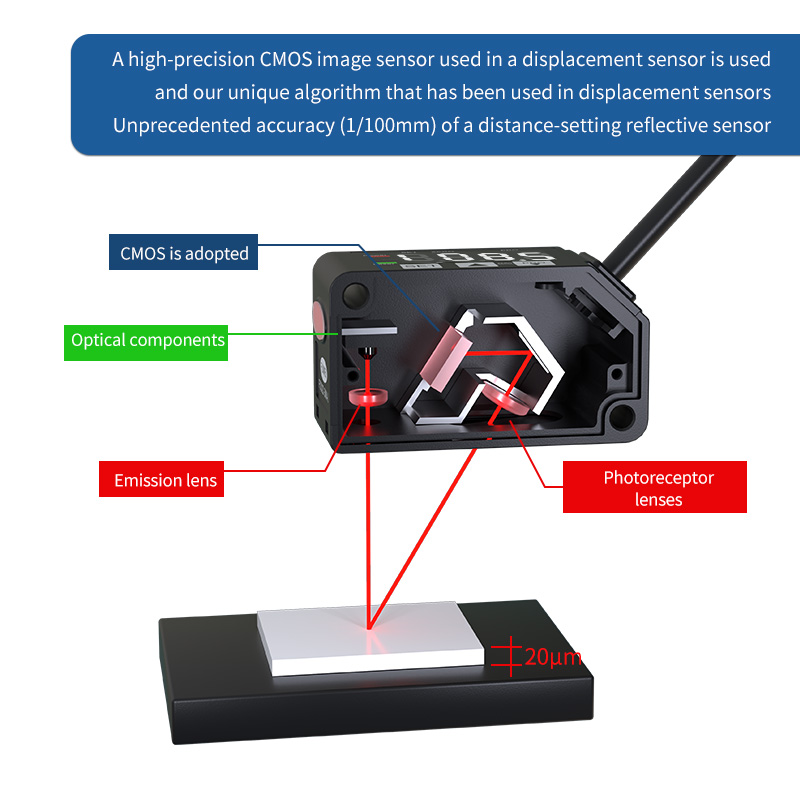

Le immagini CMOS ad alta precisione sono l'algoritmo unico di Usesensor

Viene utilizzato un sensore di immagine CMOS ad alta precisione utilizzato in un sensore di spostamento e il nostro algoritmo unico che è stato utilizzato in sensori di spostamento non precedenti

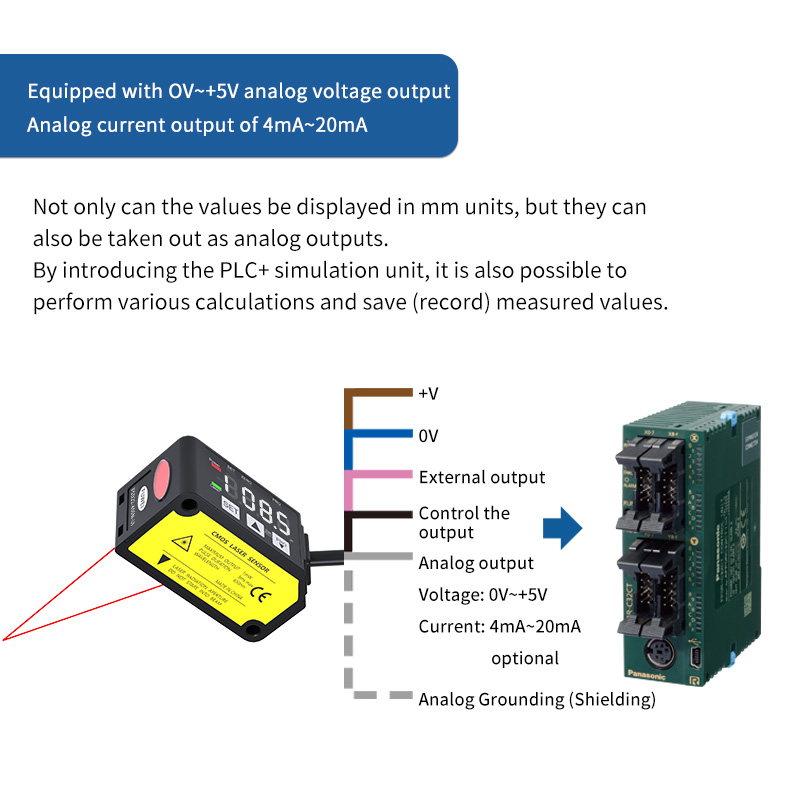

Dotato di OV ~+5V ANALOG TENSIONE OUTPUTANALOG Currente Output di 4Ma ~ 20Ma

Non solo i valori possono essere visualizzati nelle unità MM, ma possono essere eliminati come uscite analogiche. Byincroducendo l'unità di simulazione PLC+, ma è anche possibile toperform vari calcoli e salva (record) valori misurati

Funzione zero

Questa è una funzione che consente di zero forzatamente il valore misurato. Lo zeropoint può essere determinato arbitrariamente, impostare l'altezza dell'oggetto rilevato sul valore di base che può essere utilizzato facilmente quando si misurano tolleranze o quando differenze di misurazione.

Dotato di comoda funzione di impostazione di Onesswitching

Quando è presente un oggetto di rilevamento sul lato del sensore, il rilevamento può essere impostato in base al valore ObjectBenchmark di sfondo. È una funzione conveniente per rilevare le modifiche nelle dimensioni di un oggetto.

(Quando si utilizza l'oggetto rilevato come base)

Impostare il valore di riferimento sul lato dell'oggetto in background in base all'oggetto emetto. Stai lontano dal tempo del corpo da usare in background.

Applicazione di scena ：

Rileva la deformazione del substrato

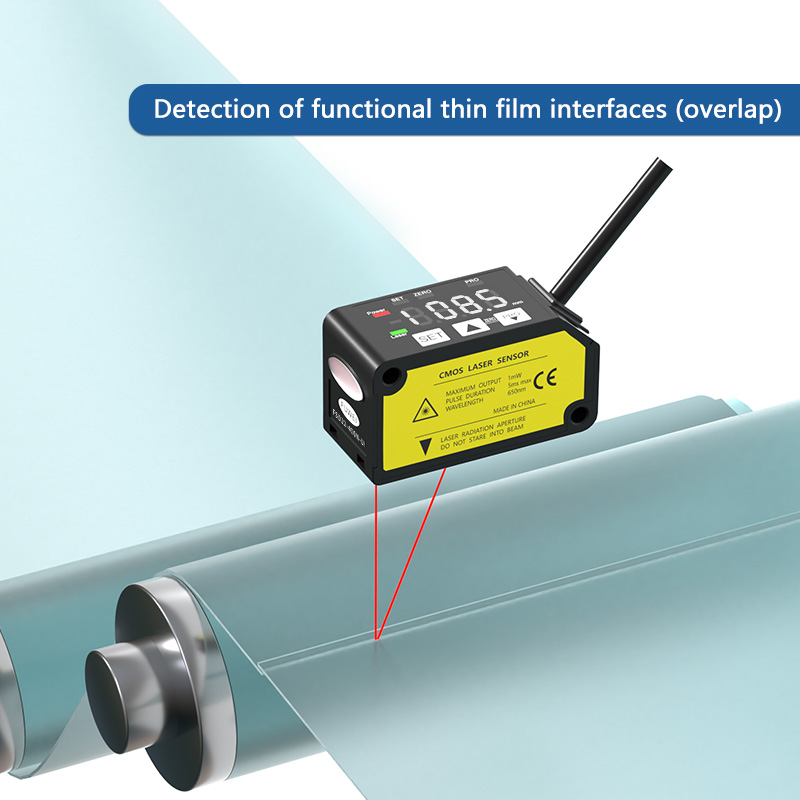

Rileva la sovrapposizione di cornici di piombo

Giudizio della parte anteriore e posteriore dell'alloggiamento dei componenti elettronici

Rileva la presenza Orabsence delle guarnizioni

Cablaggio delle dimensioni ：

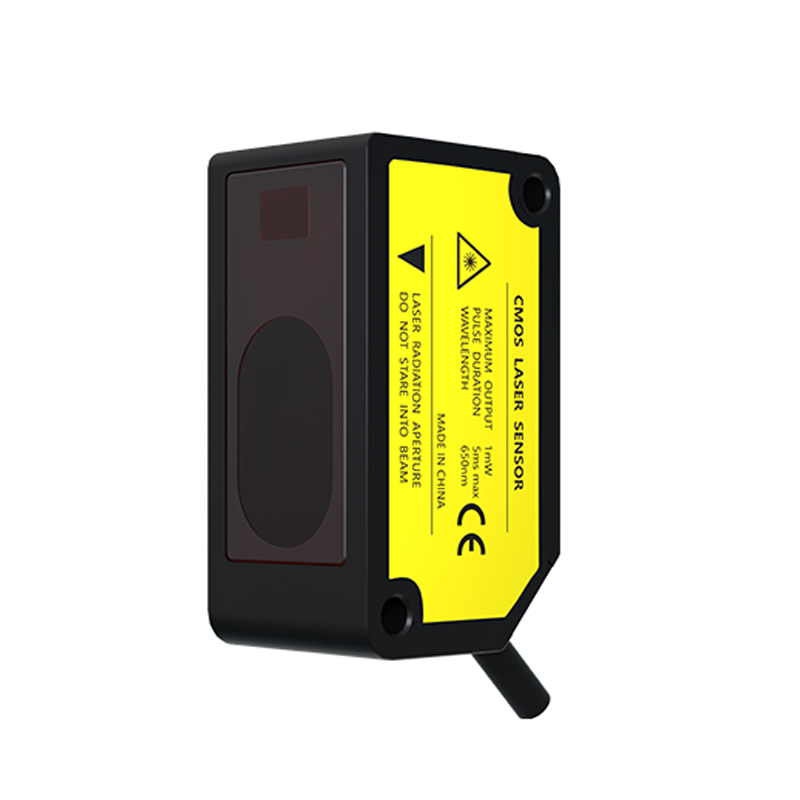

Showcase del prodotto ：

Specifiche dei parametri ：

Dimensione del prodotto ：

connessione:
