Il sensore di spostamento laser FSD26 Reshape Reshape Industrial Inspection Standards con precisione a livello di micron?

Nel campo della produzione di precisione, un errore di soli 0,1 millimetri può rendere inutilizzabile un prodotto e metodi di misurazione tradizionali spesso non soddisfano i rigorosi requisiti dell'industria moderna. La nuova tecnologia Electronic Technology di Fuwei è appena lanciataSensore di spostamento laser FSD26Fornisce una svolta rivoluzionaria nell'ispezione industriale con la sua precisione lineare ultra-alta di ± 0,1% F.S. e ripetibilità fino a 2 μm.

Prestazioni eccezionali, misurazione precisa senza punti ciechi

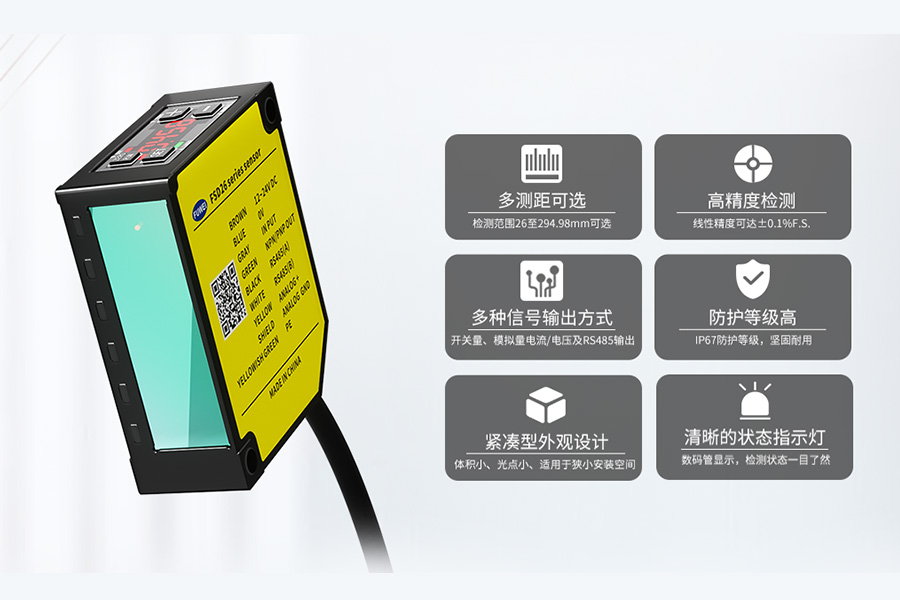

La serie FSD26 offre una vasta gamma di misurazioni da 26 millimetri a 294,98 millimetri, coprendo le esigenze di ispezione di tutto, dai piccoli componenti elettronici a grandi parti meccaniche. Il suo vantaggio fondamentale risiede nella sua precisione di misurazione innovativa, una precisione lineare fino a ± 0,1% F.S. Nel modello FSD26-30-AR, l'accuratezza lineare raggiunge anche ± 0,008 millimetri.

Il sensore utilizza una sorgente di luce laser rossa da 655 nm con un diametro del punto piccolo di 80 × 180 μm (vicino), combinata con una frequenza di campionamento massima di 3kHz, consentendo una cattura precisa di piccoli cambiamenti di spostamento negli oggetti in movimento ad alta velocità. Sia per il monitoraggio in tempo reale del materiale di rollio che le quantità rimanenti o la misurazione precisa del ricciolo del substrato, l'FSD26 fornisce un supporto di dati affidabile.

Design compatto, eccelle in spazi confinati

In ambienti industriali, lo spazio di installazione è spesso limitato. L'FSD26 presenta un design compatto (60 × 50 × 22 mm) con un peso totale di soli 120 grammi (compresi i cavi), rendendolo più leggero dei prodotti comparabili. Il suo design miniaturizzato consente l'integrazione senza soluzione di continuità in spazi confinati come bracci robotici e linee di produzione automatizzate.

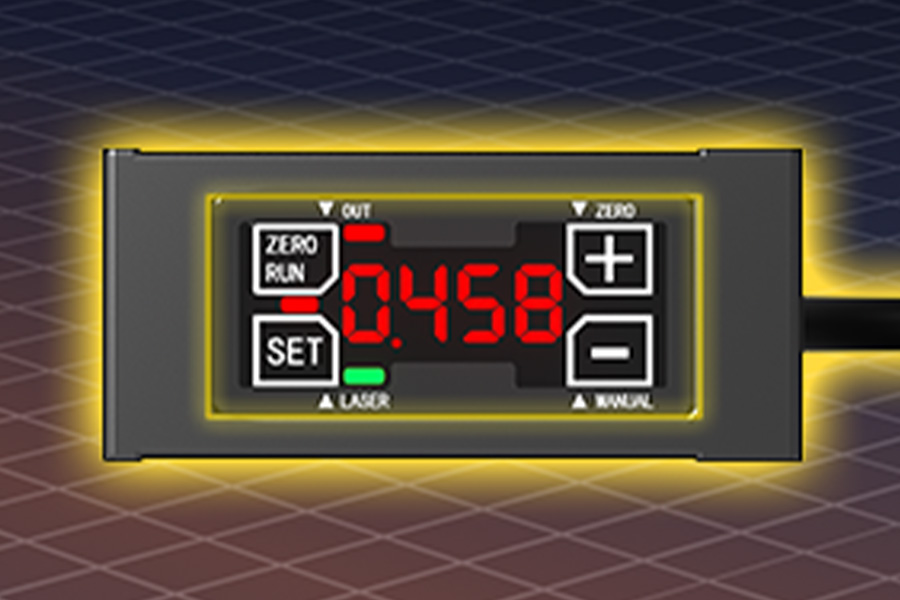

Il design del punto leggero ultra-piccolo nella parte anteriore del sensore consente una misurazione precisa di piccoli target, eseguendo eccezionalmente bene in applicazioni come rilevare la profondità di inserimento delle colonne guida di precisione. Il display LED a quattro cifre combinato con quattro pulsanti consente impostazioni multifunzionali e semplici, garantendo un funzionamento intuitivo e conveniente.

Output versatile, operazione stabile in ambienti industriali

L'FSD26 offre più opzioni di uscita del segnale per soddisfare diversi requisiti di applicazione industriale:

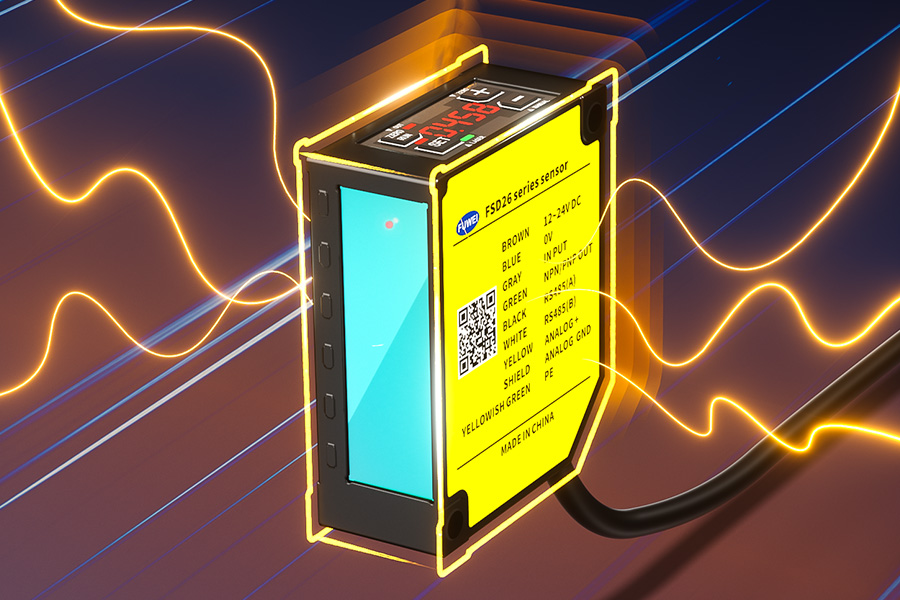

Output di commutazione: commutabile NPN e PNP per soddisfare i diversi requisiti di interfaccia PLC

Uscita analogica: corrente 4-20 mA o tensione 0-10 V selezionabile per adattarsi a vari sistemi di controllo

Comunicazione digitale: Interfaccia RS485 (Supporting Modbus RTU Protocol) con funzionalità di rete indirizzabile per il monitoraggio della rete multi-sensore

In duri ambienti industriali, l'FSD26 presenta una valutazione di protezione IP67, resistendo efficacemente alla polvere e all'ingresso di acqua. Ha superato test di vibrazione a 10-55Hz e test di shock 50G, mantenendo un funzionamento stabile anche in ambienti ad alta vibrazione come la produzione automobilistica e l'elaborazione dei metalli.

Ampia gamma di applicazioni, rilevamento intelligente versatile

Nel campo dell'automazione industriale, l'FSD26 dimostra una forte adattabilità:

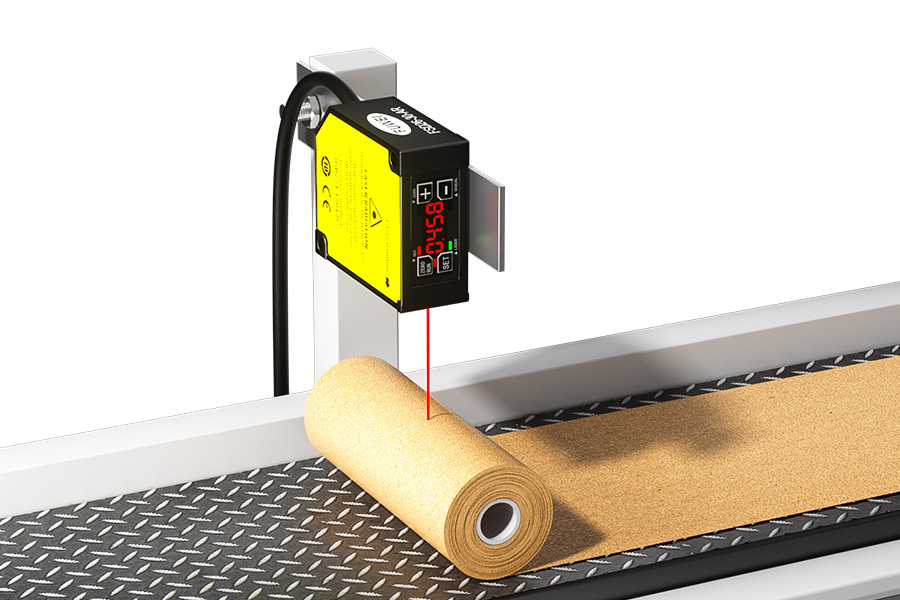

Materiale della bobina Monitoraggio della quantità rimanente: monitoraggio in tempo reale delle modifiche al diametro della bobina per ottenere un controllo preciso del materiale di alimentazione

Rilevamento del ricciolo del substrato: misurazione ad alta precisione della piattaforma del substrato per garantire la qualità del prodotto

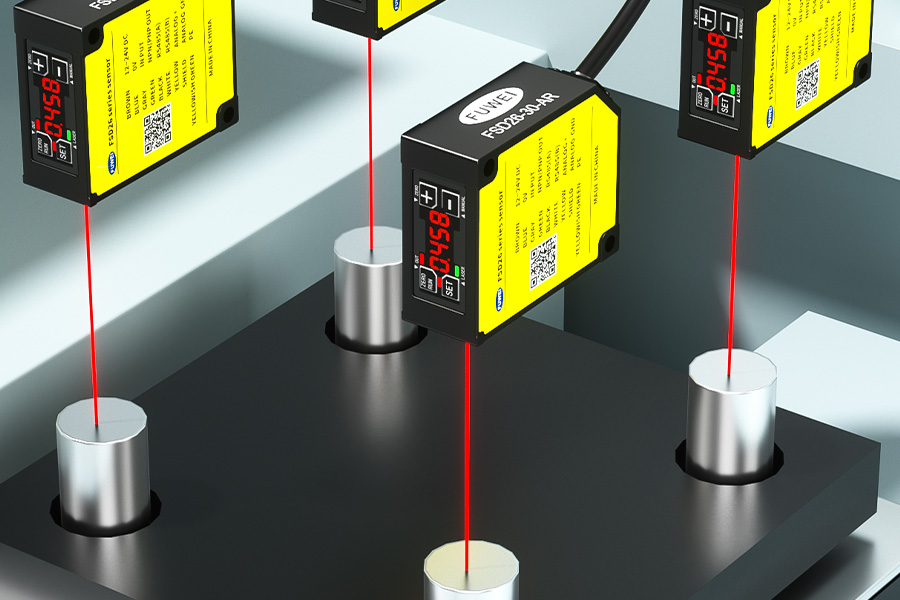

GUIDA POST POSSO MISURAZIONE DELLA profondità di inserimento: controllo di precisione a livello di micron per processi di assemblaggio di precisione

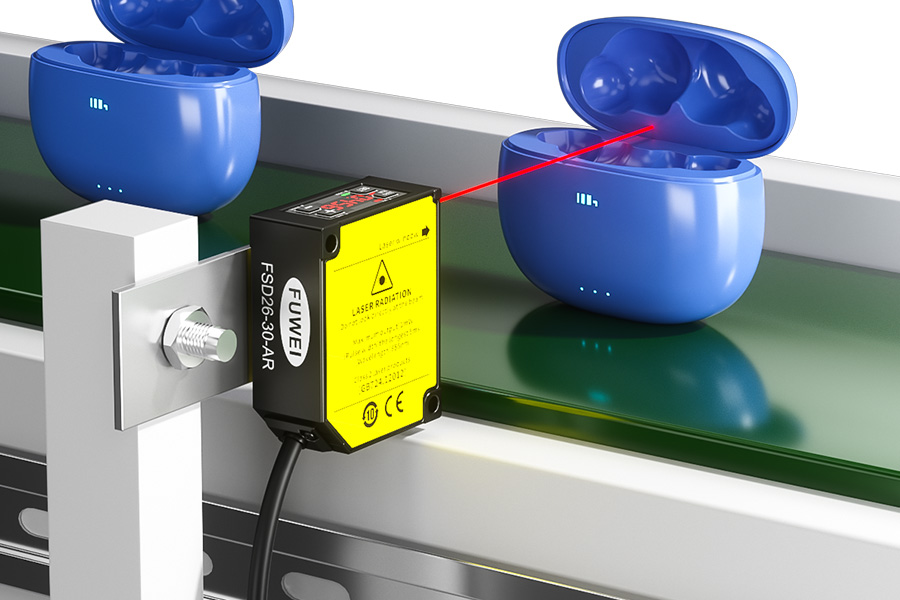

Rilevamento della presenza del prodotto: identifica in modo affidabile componenti estremamente piccoli sulle cinture del trasportatore per prevenire ispezioni mancate

Per le applicazioni di misurazione dello spessore, l'FSD26 può essere utilizzato in tandem con un'altra unità per ottenere il rilevamento dello spessore senza contatto attraverso la misurazione sincronizzata. La chiave è garantire che i raggi di luce di entrambi i sensori siano coassiali e selezionare sensori laser con funzionalità di sincronizzazione per ottenere risultati di misurazione precisi.

L'occhio industriale orientato al futuro

Il sensore di spostamento laser FSD26 da Fuwei Electronics ridefinisce gli standard per la misurazione dello spostamento industriale con la sua precisione a livello di micron, design compatto e una solida adattabilità ambientale. Integra ottica di precisione, elaborazione del segnale digitale e tecnologia di protezione industriale per affrontare le sfide dell'accuratezza del bilanciamento, della gamma di misurazioni e dell'adattabilità ambientale con cui i sensori tradizionali lottano.

Man mano che l'era industriale 4.0 avanza, l'FSD26 diventerà un componente di rilevamento critico per ottenere una produzione intelligente e flessibile, fornendo un supporto di dati preciso per la trasformazione e l'aggiornamento della produzione. Nel perseguimento odierno della produzione di "pari a zero", Fuwei Electronics illumina l'occhio intelligente del controllo di qualità industriale con una tecnologia laser precisa.
