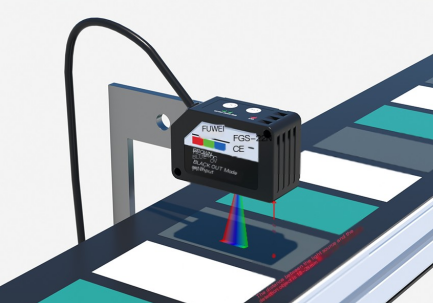

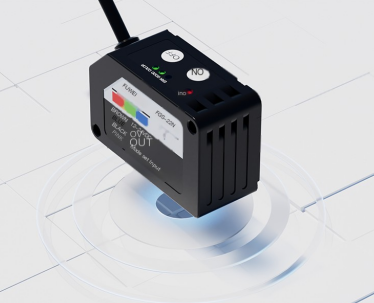

Sensore colore della serie Fuwei FGS-22

Un sensore di colore, noto anche come sensore di colore o sensore di riconoscimento del colore, è un dispositivo che può confrontare il colore di un oggetto con un colore di riferimento insegnato per rilevare il colore.  Il suo principio di lavoro è principalmente quello di utilizzare i fotodiodi per ricevere la luce circostante e identificare i colori calcolando la proporzione dei colori primari R (rosso), G (verde) e B (blu).  Quando il colore da rilevare corrisponde al colore di riferimento all'interno di un determinato intervallo di errore, il sensore di colore emetterà il risultato di rilevamento.  Il sensore standard della serie Fuwei FGS-22 ha la migliore funzione di selezione automatica a LED, impostazione semplice e può soddisfare varie esigenze di rilevamento standard.

I sensori di colore sono utilizzati principalmente in vari settori come imballaggi, cosmetici, ceramiche e cibo.

Caratteristiche del prodotto:

La distanza di rilevamento è tre volte quella di sensori di codice colore simili

La differenza di ritorno di rilevamento è regolabile.  Può eliminare l'influenza dello agitazione dell'oggetto testato

L'esclusiva modalità a doppia modalità ha funzioni di rilevamento sia del colore che dell'intensità della luce, rendendo il rilevamento più sicuro e più affidabile;

Piccolo volume

Metodo di impostazione a due punti

Istruzioni di installazione

Si prega di prestare attenzione alla direzione di installazione del sensore quando si rileva la direzione di movimento dell'oggetto.  La coppia di serraggio dovrebbe essere inferiore a 0,8 n · m.

Istruzioni

Prima di impostare l'insegnamento, è necessario confermare l'impostazione della modalità logo o della modalità colore.

La luce dell'indicatore verde "colore" è sempre accesa per la modalità colore e spenta per la modalità colore.

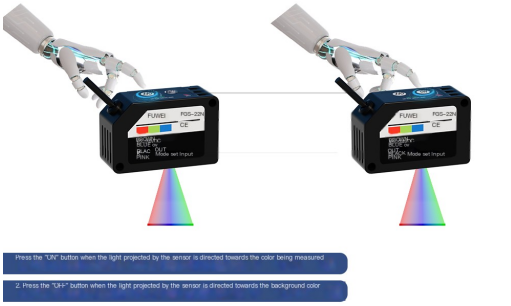

1. La luce proiettata dal sensore è diretta verso l'oggetto testato. Premere il pulsante "ON" e la luce dell'indicatore verde "buono" lampeggia;

2. Premere il pulsante "Off" quando la luce proiettata dal sensore è diretta verso lo sfondo;

3. Impostare correttamente ": buona" la luce dell'indicatore verde è sempre accesa, indicando che il misuratore può iniziare il rilevamento normalmente;

Impostazione non riuscita ": err" L'indicatore rosso lampeggia 3 volte e ritorna allo stato di impostazione precedente. Al momento, seguire i passaggi 1 e 2 per ripristinare;

4. Per passare dalla modalità di uscita NC (normalmente aperta) alla NC (normalmente chiusa), è necessario modificare l'ordine di impostazione dei passaggi 1 e 2.
