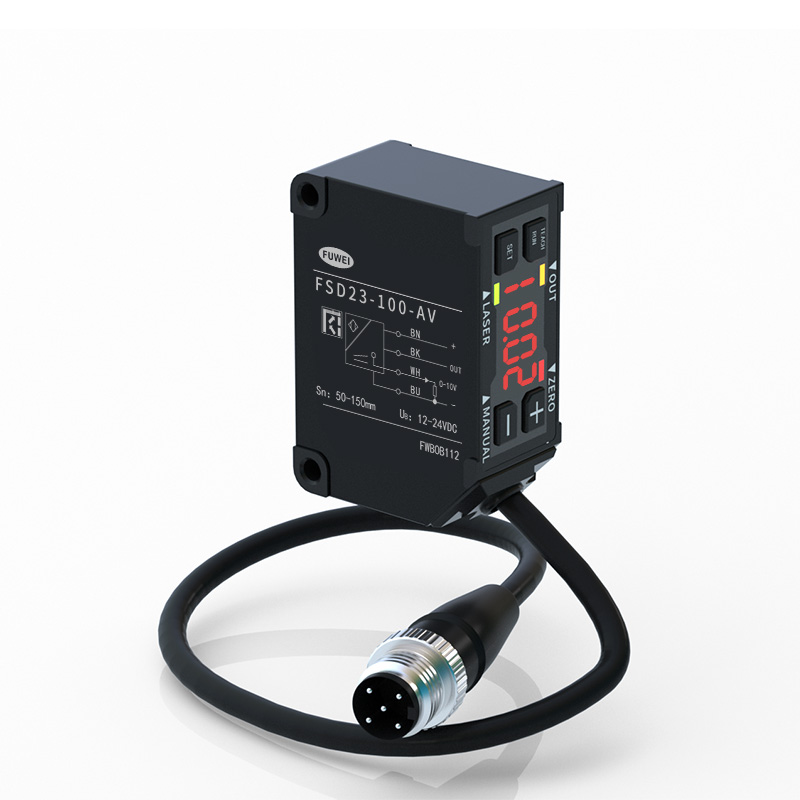

Sensore di spostamento laser FSD23-100-AV Voltaggio analogico 0-10V

Model:FSD23-100-AV
Sensore di spostamento laser Tensione analogica 0-10 V. Numero parte: FSD23-100-AV Interasse di misurazione: 100 mm Campo di misurazione: ± 50 mm Linearità:±0,1%F.S. Ripetibilità: 20μm Uscita di controllo: NPN/PNP max.100 mA/DC30 V ((tensione residua 1,8 V max.) Uscita di tensione analogica: uscita 0-10 V, impedenza di uscita 100 Ω Protezione:IP67 Temp./Umidità operativa: -10~50⁰C / 35 ~ 85% RH senza formazione di condensa o formazione di ghiaccio
Invia richiestaPDF Scarica
Descrizione del prodotto

Sensore di spostamento laser Tensione analogica 0-10 V

Codice articolo:FSD23-100-AV

Interasse di misurazione: 100 mm

Campo di misurazione: ± 50 mm

Linearità:±0,1%F.S.

Ripetibilità: 20μm

Uscita di controllo: NPN/PNP max.100 mA/DC30 V ((tensione residua 1,8 V max.)

Uscita di tensione analogica: uscita 0-10 V, impedenza di uscita 100 Ω

Protezione:IP67

Temp./Umidità operativa: -10~50⁰C / 35 ~ 85% RH senza formazione di condensa o formazione di ghiaccio
















Specifiche:

Numero di parte

Corrente analogica

4-20 mA

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Tensione analogica

0-10 V

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
Comunicazione RS-485
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /
Comunicazione via cavo typers-485
 /
 /
 /
 FSD23-150-RS485

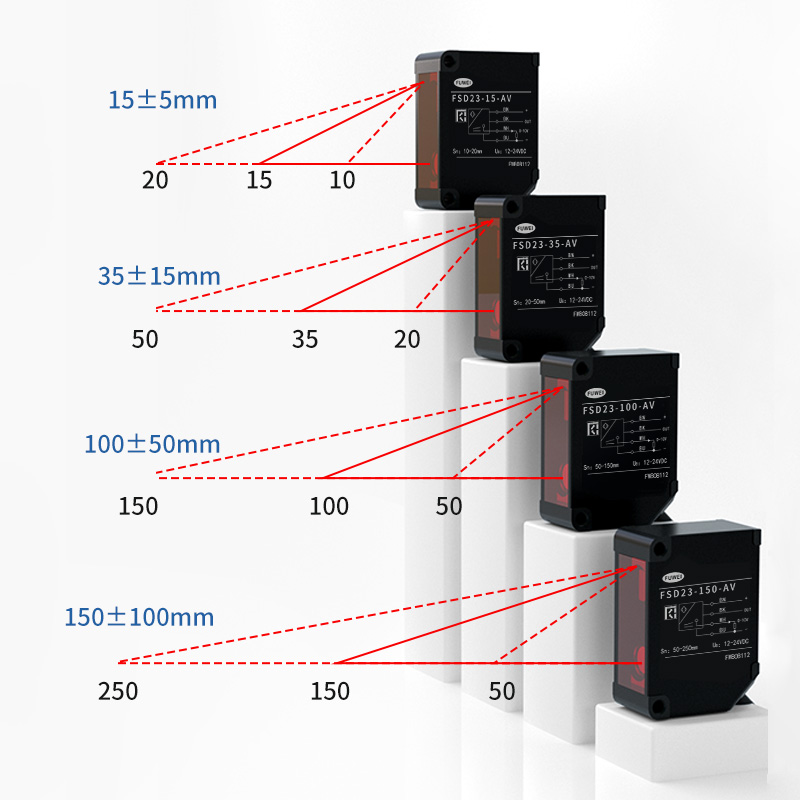

Centro del campo di misurazione
 15 mm
 35 mm
 100mm
 150 mm
Intervallo di misurazione
 ±5 mm
 ±15 mm
 ±50 mm
 ±100 mm
Sorgente luminosa
 Medio. Lunghezza d'onda
 Diodo laser rosso (lunghezza d'onda 650 nm)
Massimo. potenza in uscita
 390 μW
 1ww
Classe laser
 IEM/SUO
 Classe1
 Classe2
FDA
 CLASSE I
 CLASSE II
Dimensione spot*1
 0,5*0,7 mm
 0,45*0,80 mm
 0,6*0,7 mm
 0,5*0,55 mm
Linearità
 ±0,1% F.S.
 ±0,1% F.S.
 ±0,1% F.S.
 ±0,5% F.S.
Ripetibilità*2
 1 mm
 6μm
 20 mm
 60 mm
Periodo di campionamento
 500MS / 1000MS / 2000MS / 4000MS / AUTOMATICO
Deriva termica (valore tipico)
 ±0,02%  FS/⁰C
 ±0,02%  FS/⁰C
 ±0,05%  FS/⁰C
 ±0,08%  FS/⁰C

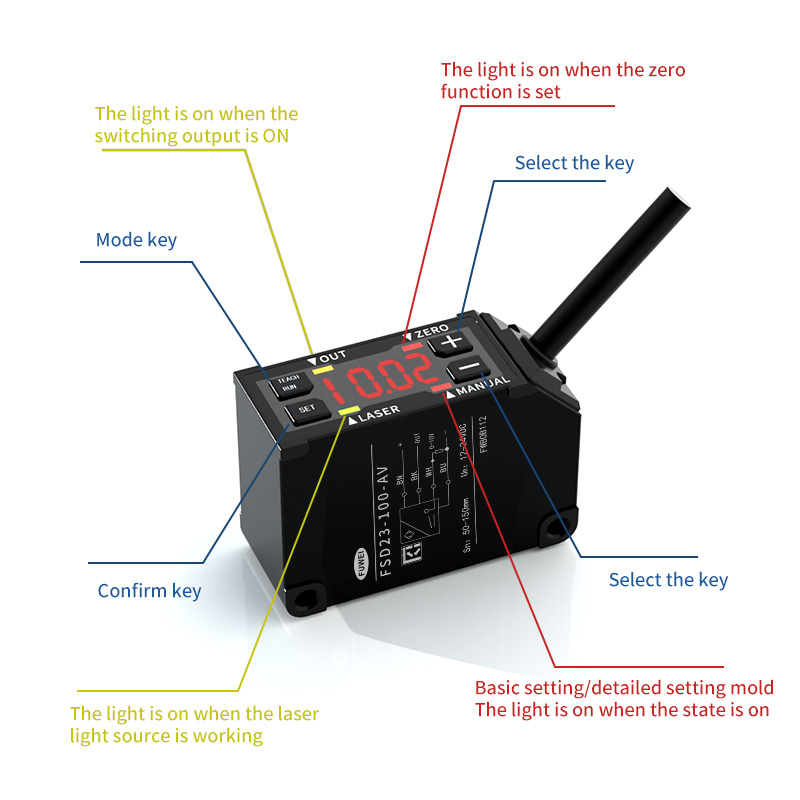

Indicatore

Indicatore laser: verde / Indicatore di ripristino zero: rosso

Indicatore di uscita: arancione / Indicatore di modalità: rosso
Ingresso MF (funzione multipla).
 Laser SPENTO, Autoapprendimento, Campione e Mantieni, One shot, Azzeramento
Uscita di controllo
 NPN/PNP max. 100 mA/DC 30 V ((Tensione residua 1,8 V max.)
Consumo corrente
 70 mA massimo.
Corrente analogica
 Uscita 4-20 mA, resistenza di carico consentita inferiore a 300 Ω

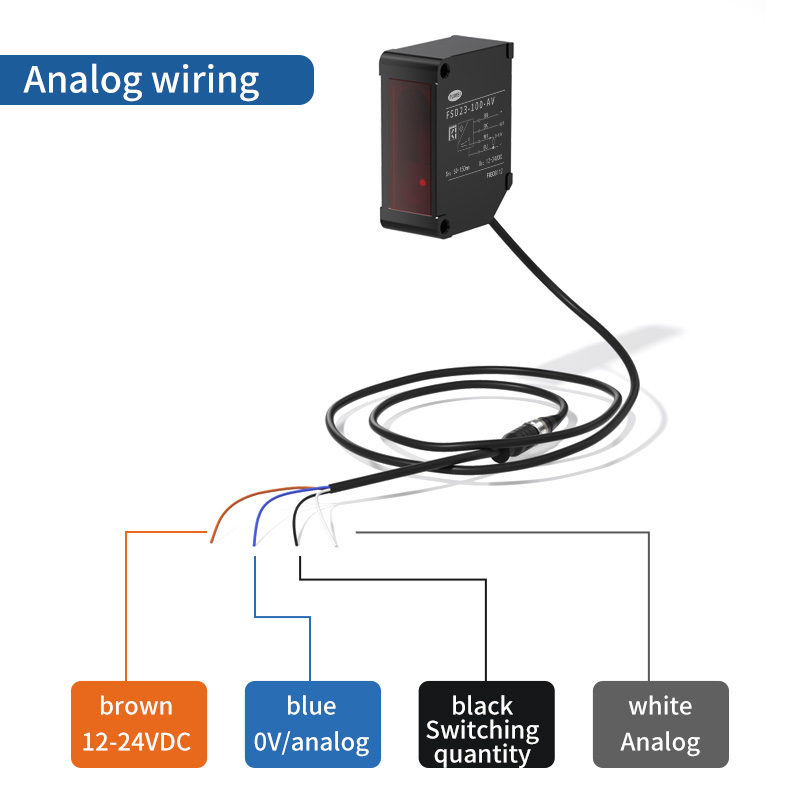

Tensione analogica
 Uscita 0-10 V, impedenza di uscita 100 Ω
Circuito di protezione
 Protezione dalla connessione inversa, protezione da sovracorrente
Categoria di protezione
 IP67 compresa la parte di connessione
Temp./Umidità operativa
 -10~50⁰C / 35 ~ 85% UR senza formazione di formazione di condensa o formazione di condensa
Temp./Umidità di stoccaggio
 -20 ~ 60⁰C/35 ~85%/UR
Illuminamento ambientale
 Luce solare: 20.000 lx max. / Lampada a incandescenza: 3.000 lx max.
Resistenza alle vibrazioni
 10 ~ 55 Hz, doppia ampiezza 1,5 mm, X,Y,Z per 2 ore
Resistenza agli urti
 500mm/s2 (circa 50G) X,Y,Z 3 volte ciascuno
Materiale
 Alluminio
Peso
 ca. 60 g
Le specifiche si basano sulle condizioni, se non diversamente indicato:Temperatura ambiente:23⁰C,
Tensione di alimentazione: 24 V CC, Periodo di campionamento: 500 μs, Media: 64, Distanza di misurazione: Centro del campo, Oggetto da testare: Ceramica bianca
*1 Definito con forza centrale 1/e2(13,5%) al centro. Potrebbe esserci una perdita di luce diversa dalla dimensione dello spot specificata. Il sensore potrebbe
essere influenzata dalla presenza di un oggetto altamente riflettente vicino all'area di rilevamento.
*2 512 tempo medio

Piccola statura e forte funzionalità

Una varietà di vantaggi funzionali fondamentali per il tuo utilizzo
