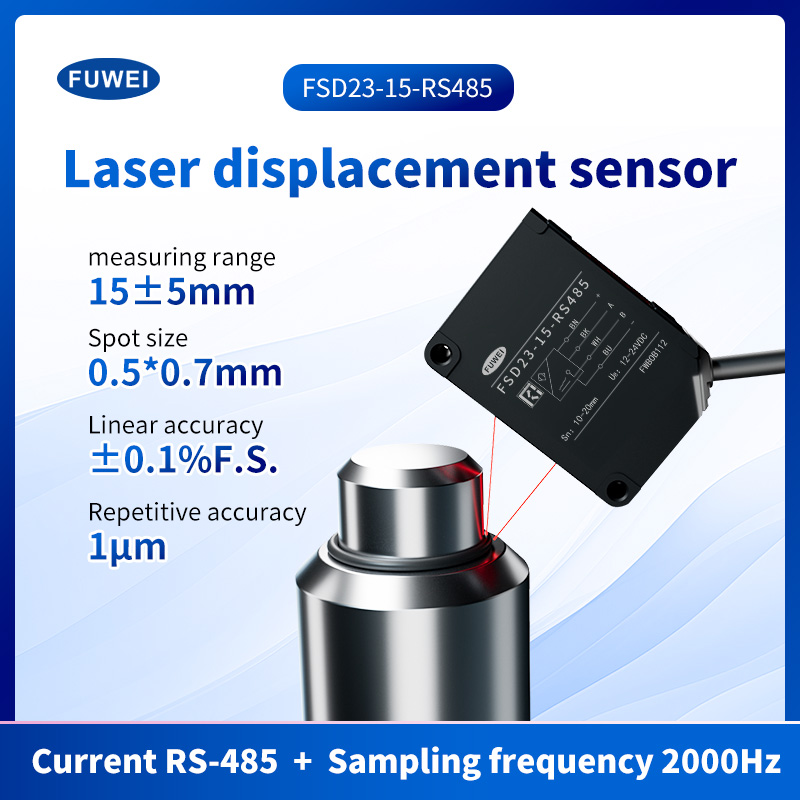

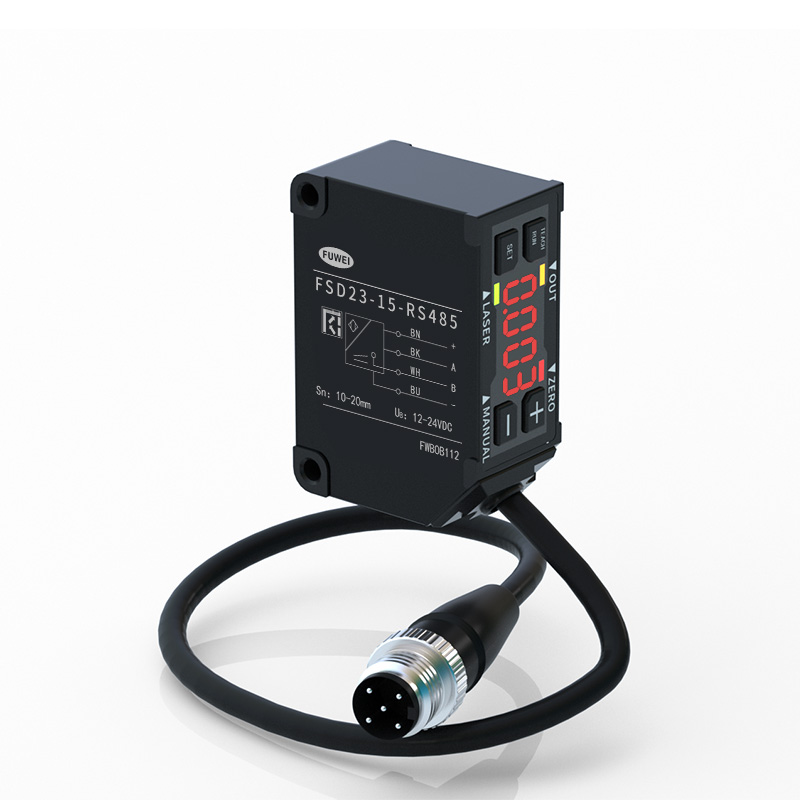

Sensore di spostamento laser digitale a LED

Model:FSD23-15-RS485

Numero parte ： FSD23-15-RS485 Distanza centrale di misurazione ： 15 mm Intervallo di misurazione ： ± 5 mm Linearità: ± 0,1%F.S. Ripetibilità ： 1μm Output di controllo ： NPN/PNP MAX.100MA/DC30V ((tensione residua 1,8 V max.) Tensione di alimentazione ： 24 VDC, Periodo di campionamento: 500 μs, Media: 64, Distanza di misurazione: Centro di intervallo, Oggetto di prova: ceramica bianca Uscita di tensione analogica ： Uscita 0-10 V, impedenza di uscita 100Ωanalog Output di corrente ： Uscita 4-20 mA, resistenza di carico consentita al di sotto di 300Ω Protezione ： IP67 Operamento Temp./Humid. ：-10~50⁰c / 35 ~ 85% di RH senza sfregamento o condensa

Invia richiesta PDF Scarica

Descrizione del prodotto

Caratteristiche del prodotto:

Numero parte ： FSD23-15-RS485

Distanza centrale di misurazione ： 15 mm

Intervallo di misurazione ： ± 5 mm

Linearità: ± 0,1%F.S.

Ripetibilità ： 1μm

Output di controllo ： NPN/PNP MAX.100MA/DC30V ((tensione residua 1,8 V max.)

Tensione di alimentazione ： 24 VDC, Periodo di campionamento: 500 μs, Media: 64, Distanza di misurazione: Centro di intervallo, Oggetto di prova: ceramica bianca

Uscita di tensione analogica ： Uscita 0-10 V, impedenza di uscita 100Ωanalog Output di corrente ： Uscita 4-20 mA, resistenza di carico consentita al di sotto di 300Ω

Protezione ： IP67

Operamento Temp./Humid. ：-10~50⁰c / 35 ~ 85% di RH senza sfregamento o condensa

Specifiche:

Numero parte	Corrente analogica 4-20MA	FSD23-15-AA	FSD23-35-AA	FSD23-100-AA	FSD23-150-AA
	Tensione analogica 0-10 V.	FSD23-15-AV	FSD23-35-AV	FSD23-100-AV	FSD23-150-AV

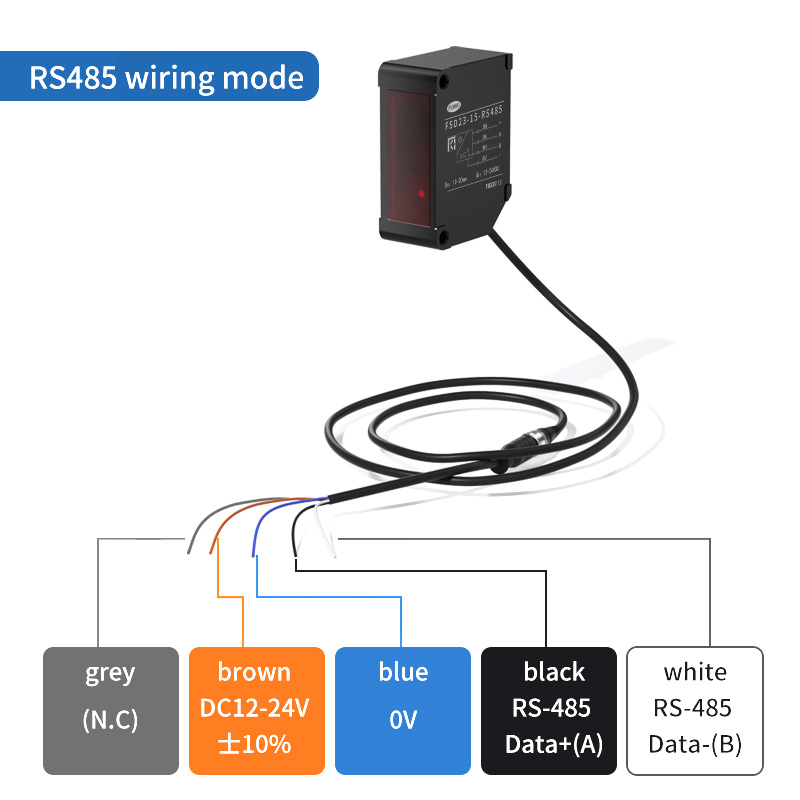

	Comunicazione RS-485	FSD23-15-RS485	FSD23-35-RS485	FSD23-100-RS485	/
	Comunicazione dei cavi-485	/	/	/	FSD23-150-RS485

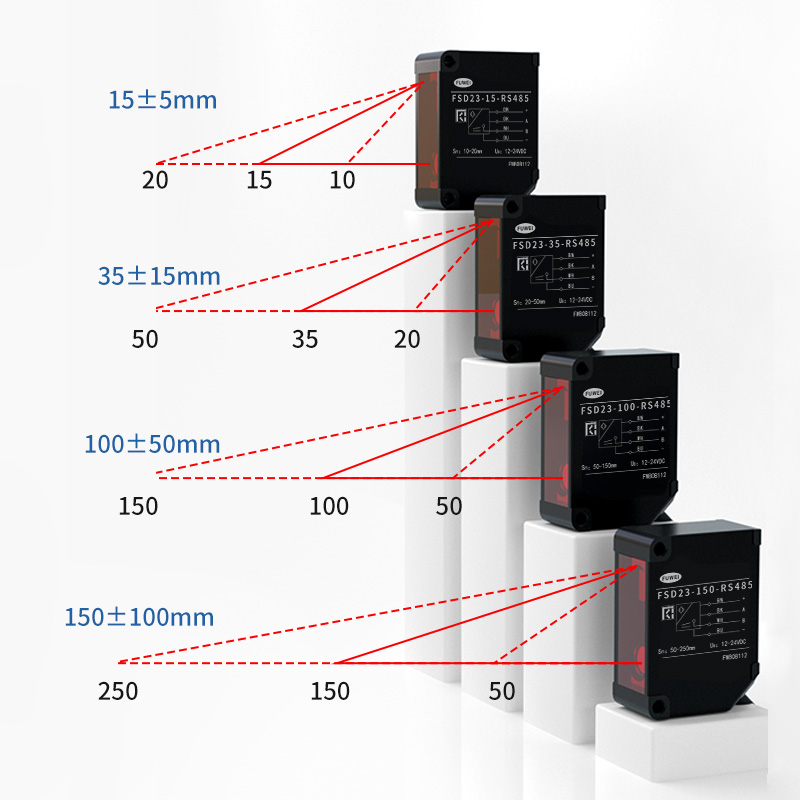

Centro di intervallo di misurazione		15 mm	35 mm	100 mm	150 mm
Intervallo di misurazione		± 5 mm	± 15 mm	± 50 mm	± 100 mm
Sorgente luminosa	Medio. Lunghezza d'onda	Diodo laser rosso (lunghezza dell'onda 650nm)
	Max. potenza di uscita	390 μW		1WW
Classe laser	Iem/suo	Classe1		Classe2
	FDA	Classe I.		Classe II
Dimensione del punto*1		0,5*0,7 mm	0,45*0,80 mm	0,6*0,7 mm	0,5*0,55 mm
Linearità		± 0,1% F.S.	± 0,1% F.S.	± 0,1% F.S.	± 0,5% F.S.
Ripetibilità*2		1 mm	6μm	20 mm	60 mm
Periodo di campionamento		500ms / 1000ms / 2000ms / 4000ms / auto
Drift di temperatura (valore tipico)		± 0,02% F.S./⁰c	± 0,02% F.S./⁰c	± 0,05% F.S./⁰c	± 0,08% F.S./⁰c

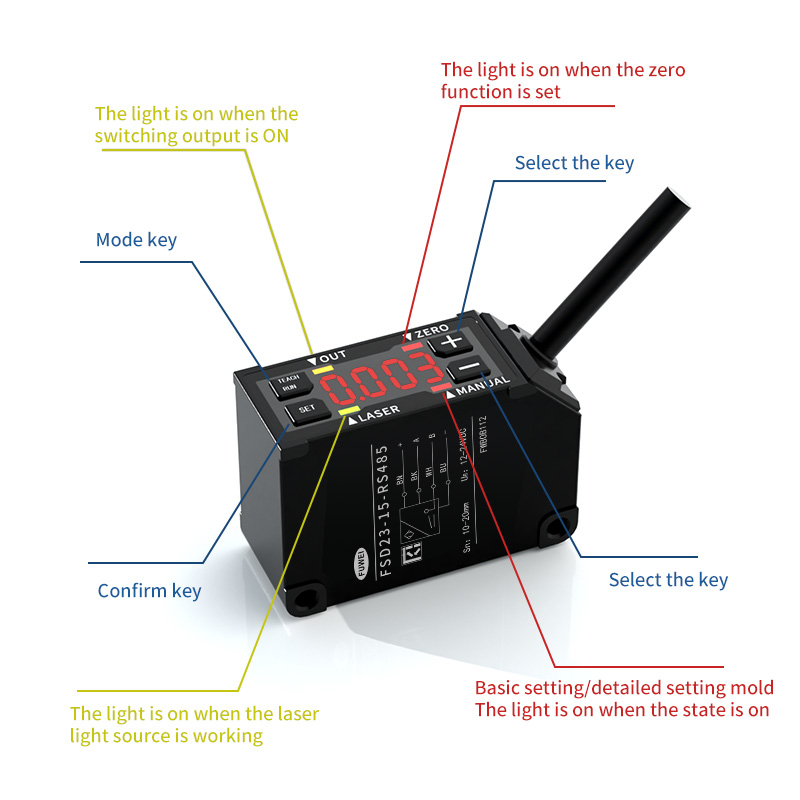

Indicatore		Indicatore laser: indicatore di ripristino verde / zero: rosso Indicatore di uscita: indicatore arancione / modalità: rosso
Ingresso MF (funzione multipla)		Laser Off, Teaching, Sample & Hold, One Shot, Zero Reset
Output di controllo		NPN/PNP MAX.100MA/DC30V ((tensione residua 1,8 V max.)
Consumo attuale		70 mA max.
Corrente analogica		Uscita 4-20 mA, resistenza di carico consentita al di sotto di 300Ω
Tensione analogica		Uscita 0-10 V, impedenza di uscita 100Ω
Circuito di protezione		Protezione della connessione inversa, protezione dell'attuale
Categoria di protezione		IP67 inclusa la parte di connessione
Operamento temp./humid.		-10 ~ 50⁰c / 35 ~ 85% RH senza sfilata o condensa
Archiviazione Temp./Humid.		-20 ~ 60⁰c / 35 ~ 85% / RH
Illuminanza ambientale		Luce da sole: 20.000 lx max. / Lampada a incandescenza: 3.000 LX Max.
Resistenza alle vibrazioni		10 ~ 55Hz, doppia ampiezza 1,5 mm, x, y, z per 2 ore
Resistenza agli shock		500 mm/s2 (circa 50g) x, y, z 3 volte ciascuno
Materiale		Alluminio
Peso		Ca. 60g
Le specifiche si basano sulla condizione se non diversamente designato: Temperatura ambiente: 23⁰c,
Tensione di alimentazione: 24 VDC, periodo di campionamento: 500 μs, media: 64, distanza di misurazione: centro di intervallo, oggetto di prova: ceramica bianca
*1 definito con la resistenza centrale 1/E2 (13,5%) al centro. Potrebbe esserci una luce di perdita diversa dalla dimensione del punto specificato. Il sensore può
Essere influenzati quando c'è un oggetto altamente riflessivo vicino all'area di rilevamento.
*2 512 Tempo di media

Piccola statura e forte funzionalità

Una varietà di vantaggi funzionali principali per l'uso
